Подключение светильника к выключателю

Содержание:

1. Особенности электрической схемы
2. Основные схемы подключения светильника к выключателю
3. Какой инструмент нужен?
4. Как выбрать провода и выключатель?
5. Частые ошибки при подключении

Соединение светильника с выключателем требует осторожности. Любое вмешательство в электрическую сеть должно выполняться в строгом соответствии с нормами, установленными Правилами устройства электроустановок (ПУЭ), строительными нормами и требованиями техники безопасности. Основная цель – исключить риск поражения током и предотвратить возможные пожары, вызванные коротким замыканием или перегревом проводки.

Перед началом любых работ необходимо полностью обесточить участок сети, на котором будет выполняться монтаж:
1. Для этого следует отключить соответствующий автоматический выключатель или рубильник в распределительном щите.
2. Если точно не известно, какой автомат отвечает за конкретную линию, лучше отключить все питание в помещении.
3. Дальше нужно сделать проверку отсутствия напряжения на всех проводах, с которыми предстоит работать. Для этого подойдет индикаторная отвертка или тестер. Даже если вы уверены, что питание отключено, проверка обязательна, потому что у ошибки на этом этапе могут быть очень серьезные последствия.
4. Работать следует только в сухих помещениях, используя диэлектрические перчатки или хотя бы хлопчатобумажные. Это поможет убрать риск того, что инструменты начнут соскальзывать.
5. Очень важно помнить, что выключатель должен разрывать именно фазный провод, а не нулевой. Если перепутать и разорвать ноль, при выключенном свете на светильнике все равно останется фаза. Это опасно тем, что корпус или патрон лампы может находиться под напряжением, и прикосновение к нему приведет к поражению электрическим током. Определить фазу можно с помощью индикатора.
6. Нужно строго соблюдать цветовую маркировку проводов. В современных домах фазный контакт чаще всего идет с изоляцией красного, коричневого или черного цвета, нулевой – с синей, а заземляющий – с желто-зеленой. Если в старых домах встречаются провода без такой маркировки, стоит самостоятельно обозначить цветными кусками изоленты, чтобы в будущем не возникло путаницы.
7. Выключатель желательно устанавливать на высоте 80-90 см от уровня пола, что удобно для большинства людей. Располагать нужно на расстоянии не менее десяти сантиметров от дверного проема, чтобы не мешали наличники и было удобно включать свет при входе.
8. Для ванных комнат и других помещений с повышенной влажностью следует брать выключатели с защитой от влаги не ниже IP44, и по возможности располагать за пределами влажной зоны.
9. Перед монтажом необходимо заранее проверить состояние проводки. Если изоляция трескается или если есть следы оплавления, провод следует заменить.
10. Нельзя соединять медные и алюминиевые жилы напрямую, потому что это провоцирует электрохимическую коррозию, окисление и перегрев в месте контакта. Для сочетания разных металлов применяют специальные клеммники или переходные гильзы.

Следуя этим общим правилам подключения, можно существенно снизить риск аварийных ситуаций и сделать работу безопасной. Даже если монтаж кажется простым, нужно действовать вдумчиво и не спешить, ведь ошибки в электрике часто приводят к последствиям, которые устранять гораздо сложнее, чем сделать все правильно сразу.

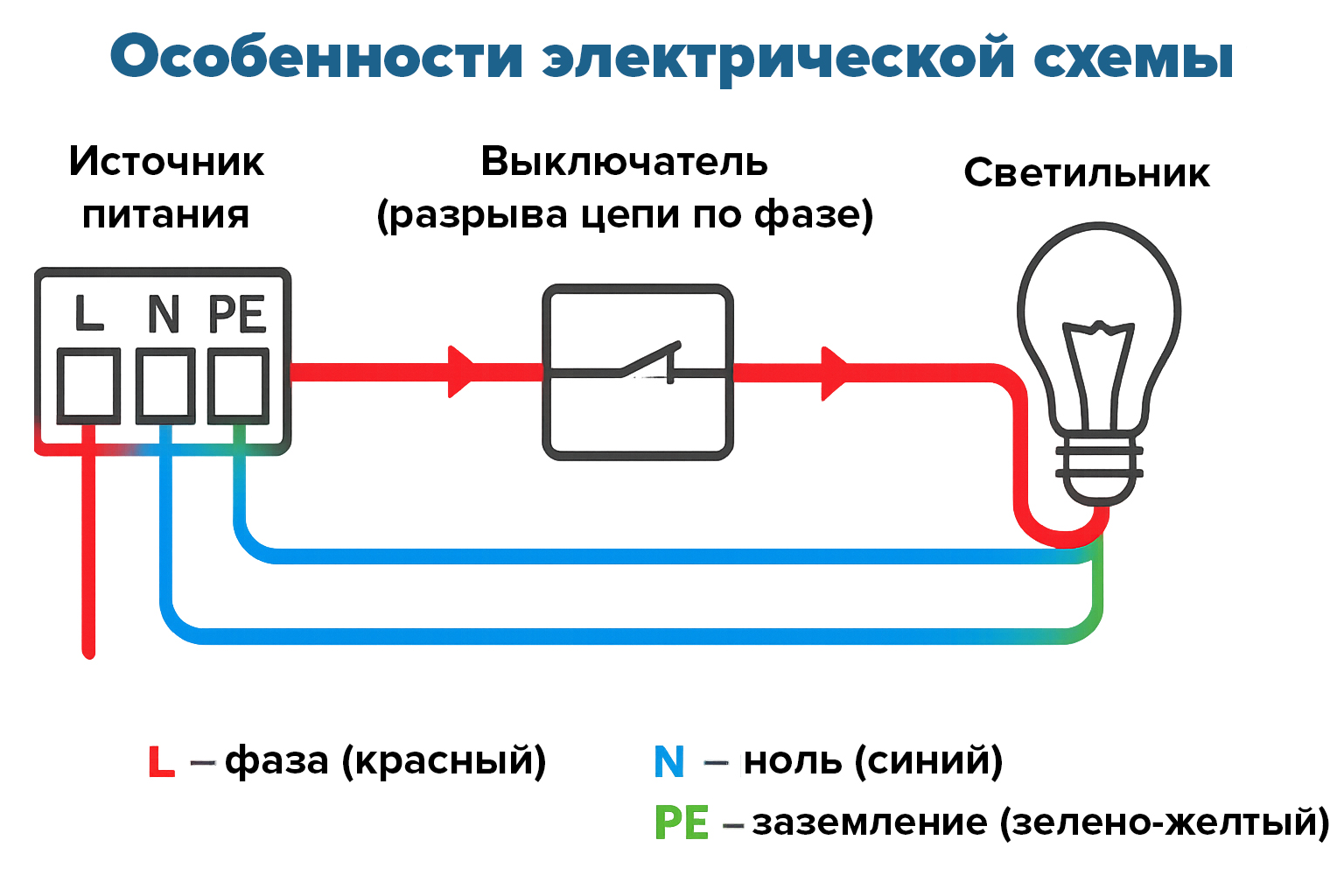

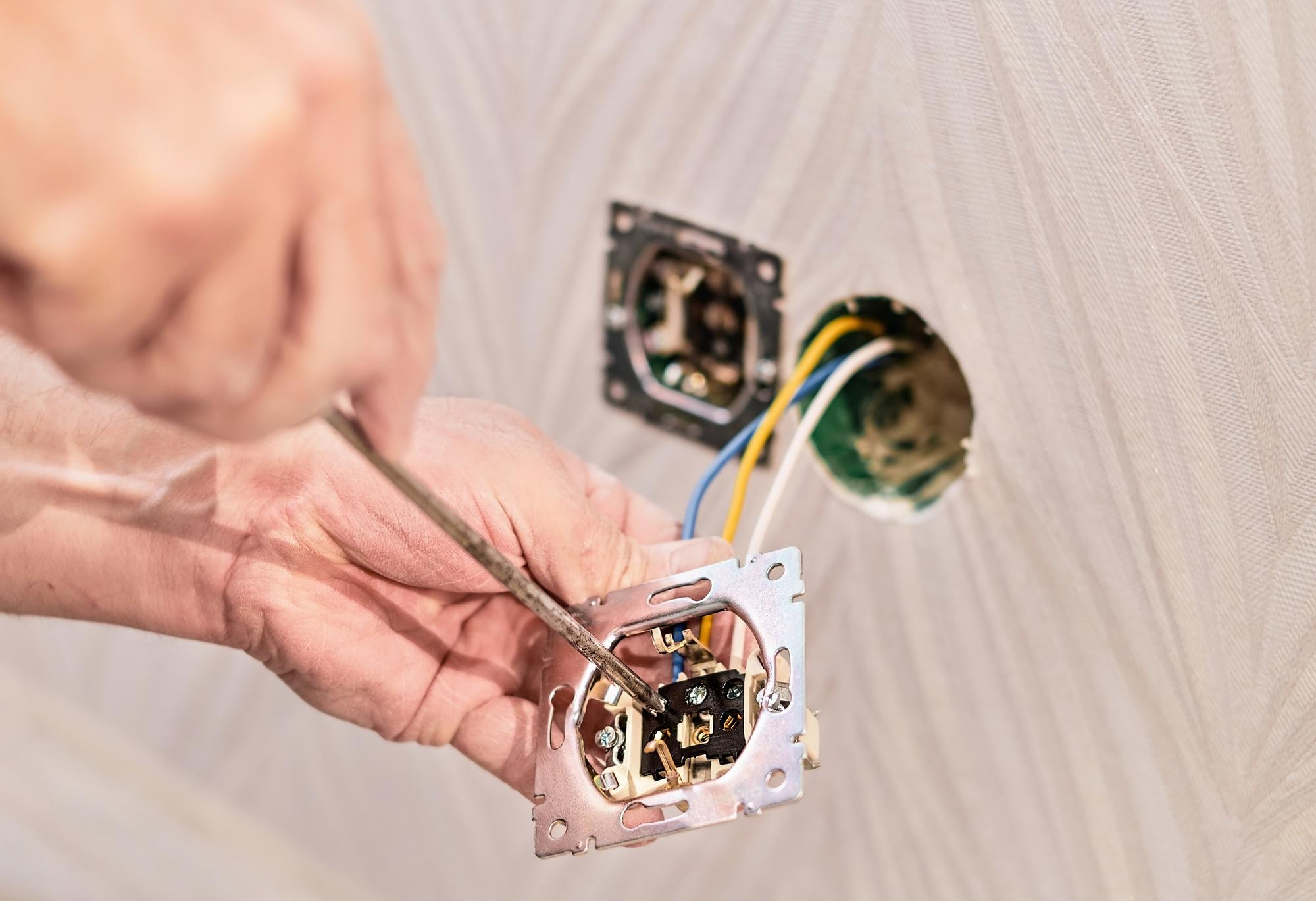

Особенности электрической схемы

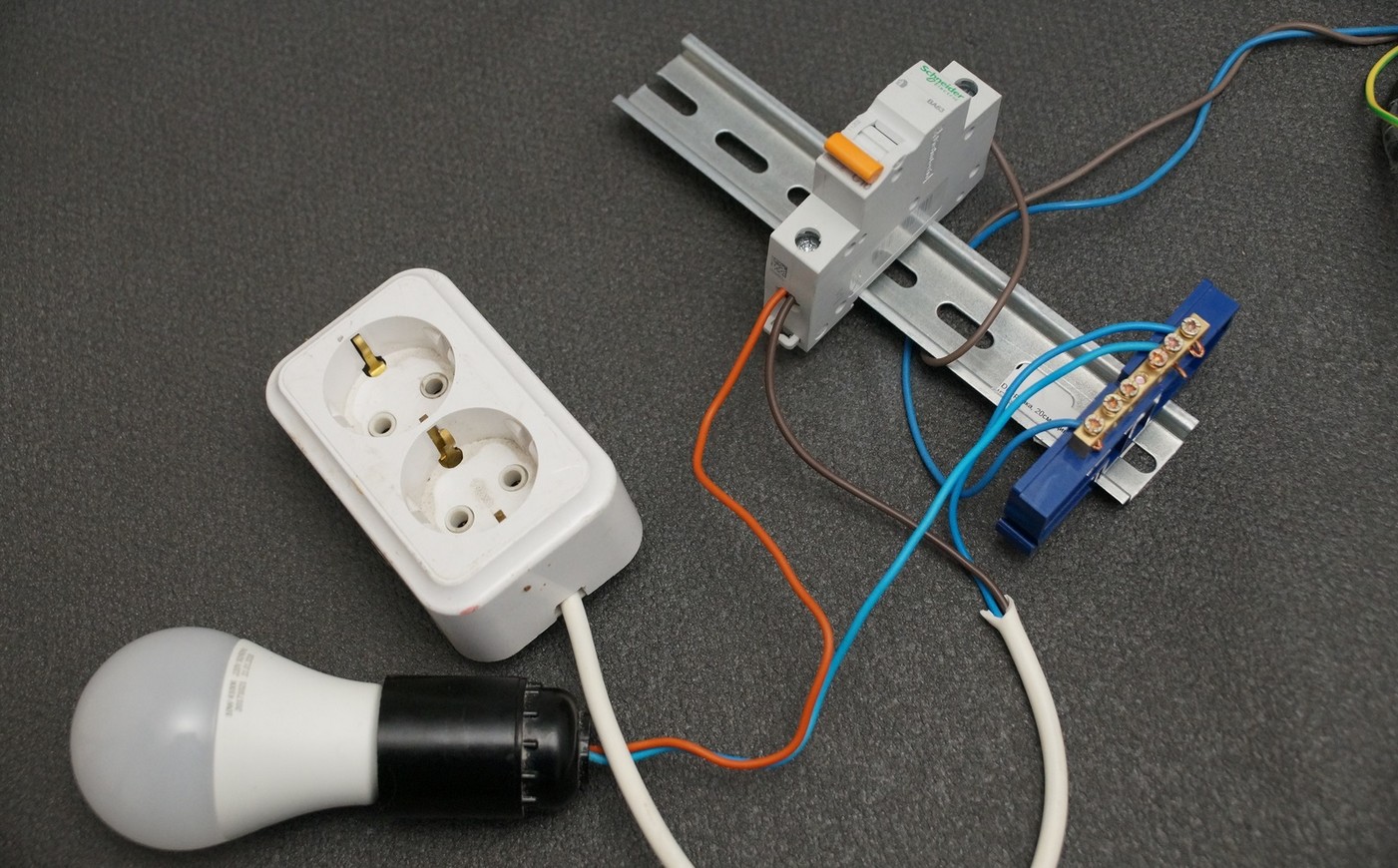

В любой электрической схеме подключения лампочки к выключателю участвуют три основных элемента:
• источник питания, в его роли обычно выступает домашняя электрическая сеть напряжением 220 вольт, подключенная через распределительный щит;
• выключатель выполняет функцию разрыва цепи по фазному проводнику;
• сам светильник, который является конечным потребителем электроэнергии, преобразующим в световую.

Принцип работы схемы довольно прост. Он заключается в том, что фазный провод от распределительного щита подается на вход выключателя, затем с выхода идет на осветительный прибор. Нулевой провод подводится к люстре напрямую от щита. Когда контакты выключателя замыкаются, цепь тоже замыкается, и электрический ток начинает двигаться через лампу. При размыкании выключателя цепь обрывается, ток перестает течь, и светильник гаснет.

В распределительной коробке все провода соединяются между собой следующим образом:
1. Фаза от электросети идет к выключателю.
2. От него возвращается и подключается к прибору.
3. Ноль из сети сразу соединяется с нулем прибора, а заземление – напрямую с корпусом или специальным контактом для защиты.

Понимание общего принципа подсоединения и того, как именно все организовано, позволяет без особых проблем сделать все самостоятельно. Особенно, если детально вникать в принципы монтажа осветительных приборов, стремиться разобраться в том, как подключить лампочку через выключатель. Но в ситуации, когда не хватает опыта, желательно делегировать задачу профессионалу.

Основные схемы подключения светильника к выключателю

Существует несколько основных схем подключения, и у каждой есть свои особенности, преимущества и области применения. Выбор конкретного варианта зависит от количества источников света, удобства управления, особенностей помещения и поставленных задач. Речь идет о следующем:
1. Самая простая и распространенная схема – это соединение лампочки через выключатель с одной клавишей. Она используется, когда необходимо управлять одним светильником или группой ламп из единой точки. Принцип работы такой схемы максимально прост, поскольку в этом случае фазный провод проходит через выключатель, который замыкает или разрывает цепь, а ноль подается напрямую к прибору. Этот вариант подходит для небольших комнат, прихожих, кладовых, а также для локального освещения, где нет необходимости делить светильники на отдельные группы. Преимущество схемы заключается в простоте монтажа и минимальном количестве элементов.
2. Второй популярный вариант – решение с двухклавишным выключателем. Оно пригодится там, где необходимо управлять двумя группами ламп независимо друг от друга. Например, в люстре с несколькими лампочек одна клавиша может включать половину источников света, а вторая – оставшиеся. Это удобно для регулирования освещенности: можно зажечь весь свет, только часть или вовсе выключить. Двухклавишный вариант также подходит для управления разными светильниками, установленными в одной комнате, например, потолочным и настенным бра. Такой вариант дает большую гибкость, не требуя установки дополнительных выключателей.
3. Уже сложная схема подключения – трехклавишное решение. Оно позволяет управлять тремя группами ламп или отдельными светильниками. Подобное решение встречается реже, но становится удобным в больших помещениях, где требуется зонирование света, например, в просторной гостиной, совмещенной с кухней и столовой. Преимущество схемы в том, что управление сосредоточено в одном месте, а недостаток – усложнение проводки и больший объем монтажных работ.
4. Отдельную категорию составляют проходные выключатели. В данном случае особенность состоит в том, что такие модели дают возможность управлять одним светильником из двух разных точек. Эта схема подключения незаменима на лестницах, в длинных коридорах и спальнях, где удобно включать свет у входа и выключать у кровати. Принцип работы состоит в использовании двух специальных переключателей, соединенных между собой так, что любой из них может замкнуть или разомкнуть цепь, независимо от положения второго.
5. Если необходимо управление осветительным прибором из трех и более точек, применяют комбинацию проходных и перекрестных выключателей. Схема подключения проще, чем может показаться на первый взгляд. Перекрестный вариант ставят между двумя проходными. Он переключает сразу две линии, гарантирует правильное замыкание цепи в любом положении. Такая схема востребована в больших залах, открытых офисных пространствах и многоуровневых домах, где важно сохранить доступ к управлению светом из разных точек.
6. Есть решения с диммерами, позволяющие регулировать яркость освещения, и варианты с датчиками движения или освещенности, которые автоматически включают и выключают свет. Здесь нужно не просто подсоединить лампочку через выключатель, а разобраться в том, как работает вся система. Диммеры особенно полезны в жилых помещениях для создания комфортной атмосферы, а датчики – в местах, где важно сэкономить электроэнергию и гарантировать автоматическое управление, например, в подсобных помещениях, гаражах или при уличном освещении.

Оптимальная схема подключения зависит от конкретных условий и потребностей. Для небольших помещений подойдет простое одноклавишное решения, для регулировки яркости и распределения света – модели с большим количеством кнопок, а для удобства управления из разных мест – проходные и перекрестные модели. Правильный выбор и монтаж гарантируют удобство эксплуатации и долговечную работу системы освещения.

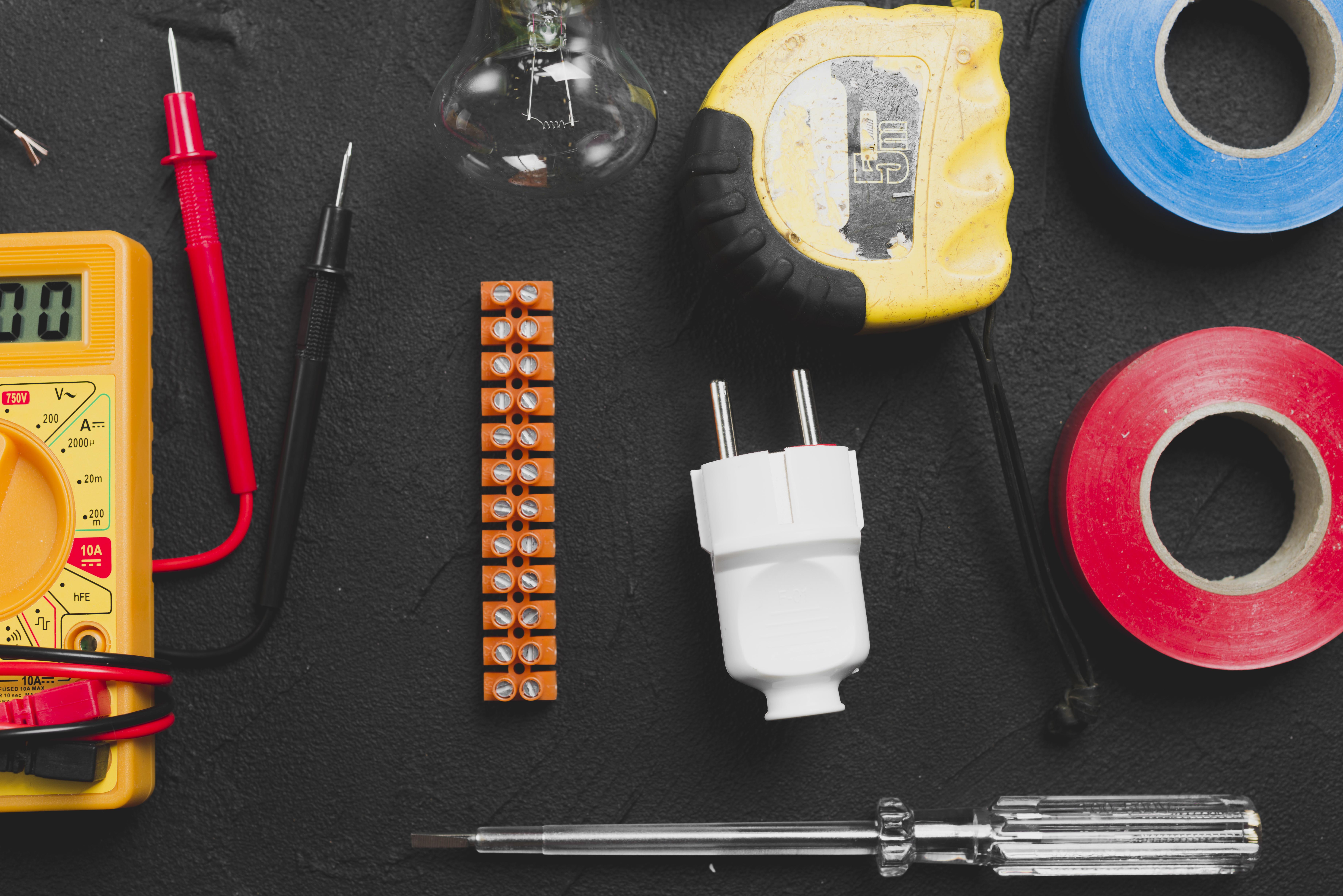

Какой инструмент нужен?

Для подключения светильника к выключателю понадобится набор инструментов, который сможет гарантировать безопасный демонтаж старых элементов, подготовку проводов, установку крепежа и корректное соединение контактных групп:
1. В первую очередь важен контроль отсутствия напряжения. Для этого применяют индикаторную отвертку и бесконтактный детектор напряжения. В частности, первый инструмент позволяет точно определить фазу на клеммах, второй – быстро проверить кабель в стене без оголения. Оптимально купить мультиметр с измерением переменного напряжения, прозвонкой и режимом проверки целостности цепи. Для этого нужно выбрать прибор с категорией измерений не ниже CAT II 300 V (лучше CAT III 600 V) и защитой от перегрузки. У такого инструмента должна быть диэлектрическая изоляция и маркировка VDE/GS, гарантирующая работу до 1000 В. Это касается отверток, плоскогубцев, бокорезов, длинногубцев
2. По отверткам важна точная подгонка жала под винт. Так, для клемм выключателей и клеммников чаще всего нужны SL 3.0-3.5/5.5 мм, PH1/PH2 и PZ1/PZ2. А использование неверного профиля срывает шлицы и ухудшает контакт.
3. Для профессионального монтажа полезна динамометрическая отвертка. Помните, что производители клемм указывают момент затяжки.
4. Подготовка проводов требует качественного стриппера с регулировкой под сечение 0,5-6 мм² или автоматического типа, который снимает оболочку без надреза жил.
5. Нож электрика с крюковым лезвием удобен для разделки кабеля ВВГнг, но требует навыка, чтобы не повредить изоляцию жил.
6. Для отрезки хорошо подойдут бокорезы с закаленными губками, а универсальные пассатижи лучше оставить для удержания и формовки, а не для реза.
7. Если вы используете наконечники НШВИ (что обязательно для многопроволочных жил и рекомендуется для мягких выводов светильников), потребуется кримпер с матрицами под 0,25-6 мм², который дает шестигранный или прямоугольный обжим.
8. Соединение в коробке удобнее выполнять на рычажных клеммах соответствующего сечения и номинального тока, поэтому запаситесь клеммами под 1,5-2,5 мм².
9. Для классических винтовых колодок пригодится набор перемычек и гильз.
10. Изолировать соединения лучше термоусадкой с клеевым слоем. Помните, что для усадки подходит строительный фен с регулировкой температуры или, в крайнем случае, зажигалка с аккуратным подводом пламени.
11. Изолента предпочтительна тканевая ХБ для теплонагруженных мест. А ПВХ подходит как временная защита.

Монтаж светильников требует разметки и крепежа. Понадобятся рулетка, маркер, пузырьковый или лазерный уровень. Для сверления по бетону оптимален перфоратор с буром SDS-plus 6-8 мм под распространенные дюбели, а вот по кирпичу и гипсу достаточно ударной дрели.

Для подвесных оснований оптимальна коронка 60-68 мм под подрозетник и набор сверл по металлу/дереву. Если нужно протянуть кабель, пригодятся стальная протяжка, гибкая гофра и клипсы. В случае, когда потребуется штробление, оно выполняется штроборезом с пылесосом или болгаркой с диском по камню.

Дополнительно стоит подготовить стремянку с опорами, которые защищены от скольжения. Не забудьте про налобный фонарь для работы при отключенном освещении. Нужен также и набор саморезов и дюбелей под материал основания, маркировочные бирки для проводов, нейлоновые стяжки для укладки.

Выбирая инструмент, отдавайте предпочтение сертифицированным брендам, эргономичным рукояткам, четкой фиксации механизмов и наличию изоляции. Такой набор гарантирует точную разделку, надежное соединение и безопасную работу всей системы освещения. Естественно, про лампочку и выключатель тоже не забудьте. Если потребуется много инструментов, лучше всего составить список, чтобы ничего не упустить из вида.

Как выбрать провода и выключатель?

Это принципиальный этап, от которого зависит безопасность, долговечность и стабильная работа всей системы освещения. Подходить нужно комплексно, принимая во внимание электрические нагрузки, тип помещения, условия эксплуатации и совместимость всех элементов.

При выборе проводов надо учитывать следующее:
1. Основным параметром является сечение. Для осветительных линий в бытовых условиях обычно используется медный кабель 1,5 мм², рассчитанный на ток до 16 А. Если планируется подсоединение мощных светильников или длинных линий, стоит рассмотреть сечение 2,5 мм², чтобы избежать падения напряжения и нагрева жил. Алюминиевые провода для новой проводки использовать не рекомендуется, поскольку медь долговечнее, гарантирует меньшее переходное сопротивление и лучше переносит механические нагрузки.
2. Тип кабеля зависит от условий монтажа. Для стационарной прокладки в стенах оптимален вариант типа ВВГнг или NYM, устойчивый к горению и с прочной изоляцией. Если требуется гибкое соединение, например, при подключении люстры к клеммной колодке, выбирают провод ПВС или ШВВП с многопроволочными жилами. Для открытой прокладки в декоративных каналах можно использовать кабели с эстетичной оболочкой, а для улицы или сырых помещений – с повышенной влагостойкостью и морозостойкостью, к примеру, ВВГнг-LS или NYM с дополнительным защитным слоем.
3. Цветовая маркировка изоляции обязательна для правильного монтажа. Согласно современным стандартам, фаза обозначается коричневым, черным или красным цветом, ноль – синим, заземление – желто-зеленым. При отсутствии заводской маркировки нужно самостоятельно наносить цветные бирки или отрезки изоленты, чтобы предупредить ошибки при подключении. Следует убедиться в том, что изоляция способна выдержать рабочее напряжение не ниже 300/500 В. У нее должен быть сертификат соответствия. А еще важно, чтобы изоляция не трескалась при изгибах.

Выбор выключателя аналогично зависит от условий эксплуатации и требований к функционалу. Обычно учитывать все рекомендуется комплексно:
1. Для стандартных жилых помещений подойдут модели с номинальным током 10 А, что с запасом перекрывает нагрузку от осветительных приборов. Корпус и механизм должны быть выполнены из негорючих материалов, контакты – из латуни или с серебряным напылением для минимизации окисления.
2. Для ванных и влажных помещений необходим вариант с защитой не ниже IP44, лучше с герметичной крышкой или сенсорной панелью.

По типу конструкции выключатели бывают клавишными, кнопочными, поворотными, сенсорными. В отдельную категорию можно выделить диммеры. Клавишные – самые распространенные и надежные. Сенсорные подойдут для современного дизайна, а диммеры – для регулировки яркости. При выборе последнего варианта нужно учитывать совместимость с используемыми лампами (особенно LED и энергосберегающими), поскольку не все модели поддерживают плавную регулировку.

Отдельно стоит обратить внимание на проходные и перекрестные форматы, если требуется управление светильником из нескольких мест. У них должны быть четкий ход механизма, надежные клеммные зажимы и возможность присоединения нескольких проводников без перегрева.

При покупке лучше отдавать предпочтение изделиям известных производителей, у которых есть сертификаты соответствия и положительные отзывы. Не стоит экономить на кабеле и выключателях: качественные материалы и надежные механизмы не только гарантируют безопасность, но и избавят от проблем с ремонтом в будущем. Правильно подобранные устройства – залог удобной и долговечной работы системы освещения.

Частые ошибки при подключении

Недочеты при подсоединении светильника и выключателя бывают разными. Их надо принимать во внимание, чтобы избежать риска получить серьезные травмы и разрушить сам прибор:
1. Наиболее опасная ошибка – работа под напряжением. Риск очевиден, это может быть поражение электрическим током, короткое замыкание, пожар. Чтобы не сталкиваться с такими проблемами, всегда нужно обесточивать линию на щитке, проверять отсутствие фазы индикатором и вешать предупреждение о проведении работ для окружающих.
2. Неправильное определение проводников и разрыв нулевого вместо фазного. В таком случае при «выключенном» свете на патроне или клеммах остается фаза, что опасно при замене лампы. Чтобы предупредить проблемы, нужно определить фазу индикаторной отверткой, соблюдать цветовую маркировку и подсоединять выключатель строго в разрыв фазы.
3. Отсутствие заземления или неправильное использование. Игнорирование PE-проводника, «переназначение» земли под ноль или соединение с корпусом без клеммы приводит к удару током при пробое изоляции. Нужно использовать трехжильный кабель, подключать желто-зеленую жилу к заземляющему контакту осветительного прибора и не применять PE для иных целей.
4. Скрутки «на весу» и ненадежные соединения. Слабые скрутки греются, окисляются и вызывают перебои и пожары. Надо использовать клеммники соответствующего сечения и тока, рычажные/пружинные зажимы, гильзы с опрессовкой. Для многопроволочных жил следует ставить наконечники НШВИ и обжимать правильным кримпером.
5. Смешивание меди и алюминия без переходников. Прямой контакт разных металлов окисляется, растет сопротивление и нагрев. Надо применять специальные клеммы, рассчитанные на Cu/Al, или биметаллические переходные гильзы.
6. Неподходящее сечение и тип кабеля. Тонкие жилы в этом случае перегреваются, длинные линии с малым сечением дают ощутимое падение напряжения. Для освещения надо использовать 1,5 мм² меди (чаще ВВГнг/NYM), при больших длинах или нагрузках – 2,5 мм². Для открытой влажной среды лучше брать кабели с соответствующей стойкостью и индексом распространения горения.
7. Повреждение жил при зачистке. Надрезы и надломы приводят к обрыву и нагреву. Стоит брать качественный стриппер, регулировать глубину, не снимать изоляцию ножом «на весу», не зажимать жилу под винтом без наконечника.
8. Неверный выбор и монтаж выключателя. Устройства с низким номиналом тока, слабые клеммы, отсутствие IP-защиты во влажных зонах приводят к перегреву и пробоям. Чтобы избежать таких проблем, надо подобрать модель минимум на 10 А для освещения, с классом защиты IP44 и выше для ванных, с надежными клеммами. Фазу следует заводить на верхние клеммы, отходящие жилы – на нижние.
9. Использование диммеров, не совместимых с лампами. Неподходящие сочетания провоцируют мерцание, гул, перегрев. Надо проверять маркировку у лампочек, тип диммера для LED, соблюдать минимальную и максимальную нагрузку. Нельзя ставить обычные диммеры на вентиляторы и трансформаторы, если это не предусмотрено.
10. Скрытые соединения вне распредкоробок и превышение заполняемости. «Тайные» скрутки в потолке без доступа и переполненные коробки перегреваются и усложняют ремонт. Нужно выполнять все соединения в доступных коробках, соблюдать допустимый объем (по количеству и сечению жил), корректно укладывать провода.
11. Нарушение трассировки и монтаж без механической надежности. Диагональная прокладка, близость к газовым трубам, слабые дюбели под тяжелую люстру создают риск повреждения проводки и падения конструкции. Во избежание надо вести линии строго горизонтально/вертикально, удерживать безопасные расстояния, использовать крепеж под материал основания и монтажные площадки, рассчитанные на вес прибора.
12. Перетяжка или недотяжка винтов клемм. Слабый контакт греется, чрезмерная затяжка ломает жилу. Для профилактики стоит пользоваться подходящей отверткой и ориентироваться на рекомендуемый момент (если указан), периодически подтягивать винтовые клеммы в обслуживаемых узлах.
13. Отсутствие корректной защиты от перегрузки и утечки увеличивает риск пожара и поражения током. Освещение должно быть защищено автоматом нужного номинала, для влажных зон следует использовать УЗО/дифавтомат соответствующего тока утечки.

Соблюдение этих правил, грамотно подобранный инструмент и сертифицированные материалы сводят риски к минимуму и гарантируют надежную работу светильников с выключателями на долгий период.
