Как сделать освещение в бане

Освещение в бане: что включает и как устроено

Освещение в бане — это не единая система с одним выключателем, а набор технических решений под каждую функциональную зону со своими условиями эксплуатации. У потолка парилки температура доходит до 130 °C, влажность — до 100%: в таких условиях обычные бытовые светильники и стандартная проводка превращаются в реальную угрозу. Поэтому свет здесь должен быть не просто функциональным и безопасным, но и соответствовать требованиям ПУЭ — именно этот документ берут за основу при проектировании всей электрики.

Освещение в бане делится на три самостоятельных подсистемы, каждая из которых отвечает за свою зону. Парилка — самая сложная из них технически: экстремальная температура и постоянный пар диктуют жёсткие требования к оборудованию. В моечной на первый план выходит защита от брызг и конденсата. Предбанник монтируется проще, но его всё равно нужно грамотно встроить в общую электрическую схему. Все три зоны формируют единое освещение бани, поэтому проектировать их стоит в комплексе, а не каждую отдельно.

Освещение в бане: что включает и как устроено

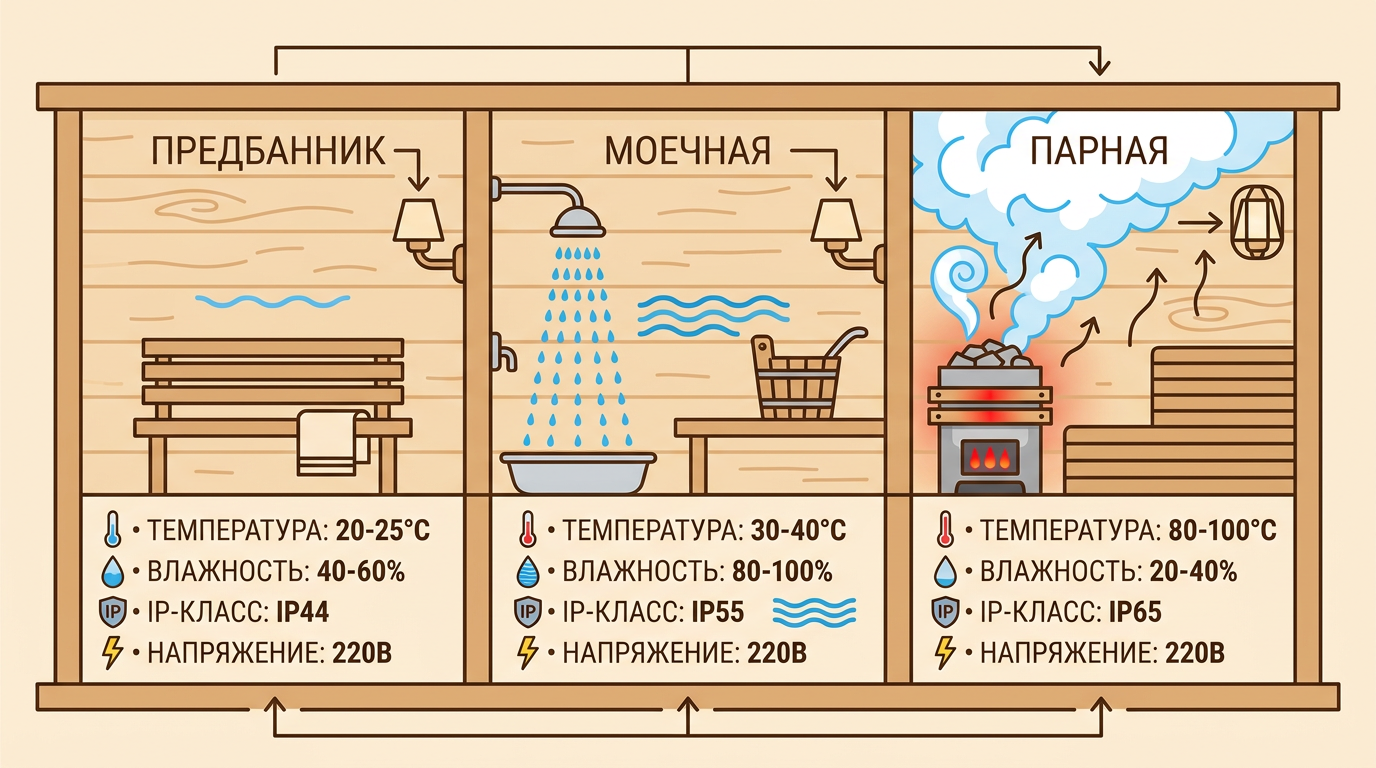

Зоны бани различаются по двум параметрам: температуре и влажности. От них зависит всё: какие светильники здесь вообще можно ставить, какой кабель тянуть и куда выносить распределительное оборудование.

Парилка — самое жёсткое место во всей бане. Воздух здесь прогревается до 70–130 °C: в русской бане влажность доходит до 90–100%, в финской сауне держится на уровне 10–25% при температуре до 110 °C. В таких условиях для освещения годятся только светильники с термостойким корпусом, классом защиты не ниже IP65 и питанием от понижающего трансформатора 12 В. Именно парилка задаёт самую высокую планку требований ко всей системе электроснабжения бани.

Моечная — зона с прямым водяным воздействием. Температуры здесь куда мягче, чем в парилке, зато постоянные брызги, конденсат и влажность превращают её в серьёзное испытание для любой электрики. Обычные светильники тут не жилец — нужны влагозащищённые приборы с классом не ниже IP44, смонтированные на потолке или в верхней части стен.

Предбанник — это, по сути, прихожая бани: с улицы сразу попадаешь сюда, и только потом — в мойку или парилку. Условия здесь мягкие: влажность обычная, температура держится в районе 20–30 °C, то есть вполне жилая среда. Поэтому со светильниками можно не мудрить — подойдут стандартные декоративные или полудекоративные. А вот всю электрику: распределительные коробки, выключатели и розетки для всех зон бани — принято выводить именно сюда.

Принципы организации освещения в бане

Освещение в бане реализуется через светильники для бани — специализированные приборы, прошедшие сертификацию по влагозащите и термостойкости. Использовать обычные домашние светильники даже в предбаннике технически допустимо, но для моечной и парилки это категорически исключено: изоляция корпуса и патрона разрушается под действием влаги и перепадов температур.

Грамотная схема держится на трёх принципах. Первый — зонирование: каждое помещение получает отдельную линию освещения со своим выключателем. Второй — разделение напряжений: парилка работает от 12 В через понижающий трансформатор, а в остальных зонах допустимо 220 В при правильно подобранном классе IP. Третий — всё коммутационное оборудование уходит в предбанник: выключатели, розетки и распределительные коробки размещаются только там.

Современные решения: светодиодное освещение и другие технологии

Светодиодное освещение — сегодня самый популярный выбор для бани. LED-модули работают от 12 В, почти не греют корпус в отличие от галогенных ламп и легко встают в самые неудобные места: под полок, в ниши пола, вдоль вагонки. С монтажом меньше мороки, со счётом за электричество тоже. Другое дело — парилка: там допустимы только термостойкие LED-ленты или модули с рабочей температурой от 100 °C и защитой не ниже IP65.

Есть и ещё один интересный вариант — оптоволоконные системы. Принцип такой: проектор (источник света) стоит за пределами парилки, в холодной зоне, а внутрь уходят только световоды из термостойкого материала. Никакого электрооборудования в зоне высоких температур — зато на потолке парилки можно получить красивые декоративные эффекты.

Запомните главное: баня — это не место, где просто вкрутил лампочку и забыл. Здесь нужна полноценная инженерная система освещения, где каждый элемент работает в связке. Только так получится и безопасность, и долгий ресурс оборудования, и соответствие требованиям ПУЭ.

Освещение в парилке: особенности высокотемпературной зоны

Освещение в парилке — технически самая сложная часть банной электросистемы. Высокая температура плюс постоянный пар — это убийственная комбинация для обычного электрооборудования: оно либо быстро выходит из строя, либо превращается в источник пожара или электротравмы. Поэтому здесь нужны светильники специального исполнения и обязательное пониженное напряжение — без вариантов.

Температурные условия и их влияние на оборудование

В парилке русской бани у потолка держится 100–130 °C, в финской сауне — 80–110 °C. Для обычного ПВХ-кабеля это приговор: его изоляция разрушается уже при 70 °C. Стандартные патроны Е27 при таком жаре деформируются, пластиковые корпуса светильников трескаются и оплавляются. При этом температура сильно меняется в зависимости от высоты: у пола — 40–50 °C, а на уровне верхнего полка уже 90–120 °C.

Парилка — жёсткая среда: корпус светильника здесь должен выдерживать 130–150 °C, поэтому в ход идут нержавеющая сталь, термостойкое стекло или специальные полимеры. Требования к таким приборам прописаны в ГОСТ IEC 60598-2-8 — документе, который устанавливает конструктивные нормы для светильников, работающих в саунах и паровых комнатах. На практике это значит одно: изоляция, патрон и корпус должны сохранять работоспособность при длительном воздействии температур выше 100 °C — не перегреваться, не деформироваться, не терять контакт.

Для парилки подходят только термостойкие провода — ПРКС или РКГМ с силиконовой изоляцией, которая выдерживает 180–200 °C. Стандартные ВВГ или NYM здесь использовать нельзя: их изоляция быстро разрушается и становится причиной короткого замыкания.

Влагозащита и класс IP для парилки

Парилка требует влагозащищённых светильников с классом защиты не ниже IP65. Первая цифра «6» означает полную пылезащиту, вторая «5» — защиту от водяных струй под давлением. Дело в том, что горячий пар оседает конденсатом буквально на всём — и светильник не исключение. Если корпус негерметичен, влага проникает внутрь и делает своё дело: в лучшем случае разъедает контакты, в худшем — провоцирует короткое замыкание.

Влага в парилке работает без выходных — даже когда баня давно остыла, конденсат при перепадах температуры спокойно забирается в любой незащищённый корпус. Так что влагозащищённые светильники с уплотнительными прокладками между корпусом и стеклом — это не перестраховка, а базовое требование.

Важно понимать: термостойкость и класс IP — независимые характеристики, и нужно соответствие сразу по обеим. Светильник с IP65, но без термостойкого корпуса, просто разрушится от температуры. А светильник с термостойким корпусом, но с IP44, пропустит влагу через уплотнение.

Напряжение 12 В: почему оно обязательно в парилке

Освещение в парилке требует напряжения 12В: это требование обусловлено физиологией и физикой. Тело человека в парилке покрыто потом, кожное сопротивление резко снижается, а контакт с любой токоведущей поверхностью при 220 В в таких условиях почти наверняка приведёт к остановке сердца. Напряжение 12 В для парилки имеет значение 12 вольт — именно этот порог считается безопасным для человека даже при прямом касании, поскольку ток через влажную кожу остаётся ниже порога фибрилляции.

Понижающий трансформатор 220/12 В ставят строго за пределами парилки — в предбаннике или техническом помещении. Внутрь заходит только низковольтная линия на термостойком кабеле, и больше ничего. Сам трансформатор выбирают с запасом 20–30% относительно суммарной мощности светильников — иначе он будет работать на пределе и быстро выйдет из строя.

Светодиодное освещение и оптоволокно в парилке

Светодиодное освещение в парилке используют в двух форматах. Первый — специализированные LED-светильники для саун в термостойком корпусе с питанием 12 В. Их крепят на стенах ниже верхнего полка или на потолке — обязательно в защитном экране. Второй вариант — LED-ленты в термостойком силиконовом корпусе; их укладывают под полком, чтобы получить мягкую контурную подсветку. В этой зоне температура держится в пределах 50–60 °C, так что требования к ленте заметно мягче.

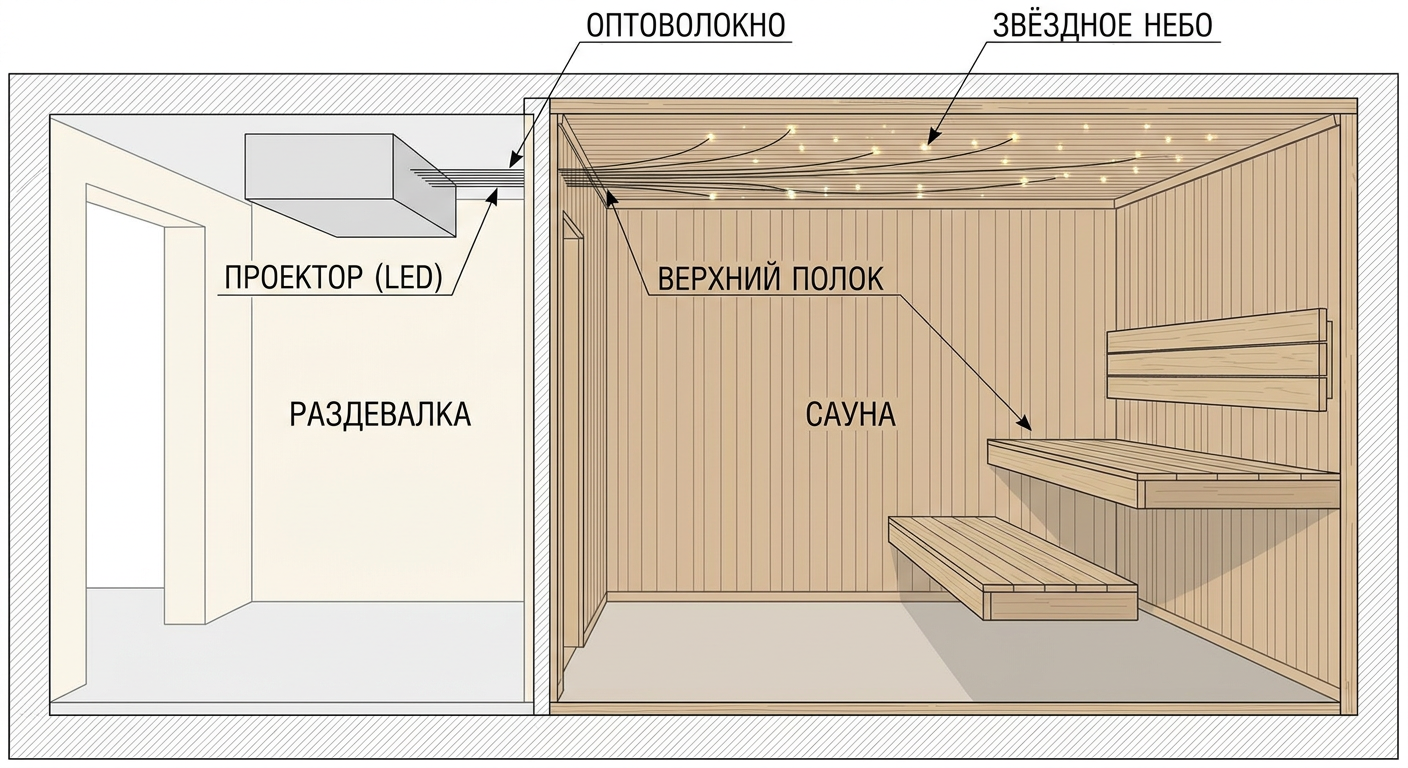

Для потолка парилки лучше всего подходит оптоволоконное освещение — и вот почему. Проектор (галогенный или LED) монтируется в предбаннике или за перегородкой, а внутрь парилки заходят только торцевые световоды из кварцевого или акрилового волокна с высокой термостойкостью. Сами световоды ток не проводят и почти не греются, так что никакой электрической опасности внутри парилки нет. При этом термостойкость волокна достаточна, чтобы укладывать световоды прямо в потолок — без дополнительной защиты.

Светодиодные модули и оптоволокно монтируют под полком или по периметру потолка — так, чтобы источник света не касался открытого пара и не бил в глаза человеку, который лежит на полке.

Светильники для бани: типы и критерии выбора

Светильники для бани — отдельная категория электрооборудования, принципиально отличающаяся от обычных бытовых приборов освещения. Здесь недостаточно просто выбрать красивый плафон по приемлемой цене. Два технических параметра — степень защиты IP и класс термостойкости — напрямую решают, прослужит ли прибор несколько лет или сгорит после первых десяти топок. Любой светильник, независимо от типа, обязан соответствовать этим критериям: иначе речь идёт уже не о неудобстве, а о реальном риске пожара или поражения током.

Степень защиты IP: что означает и почему важна

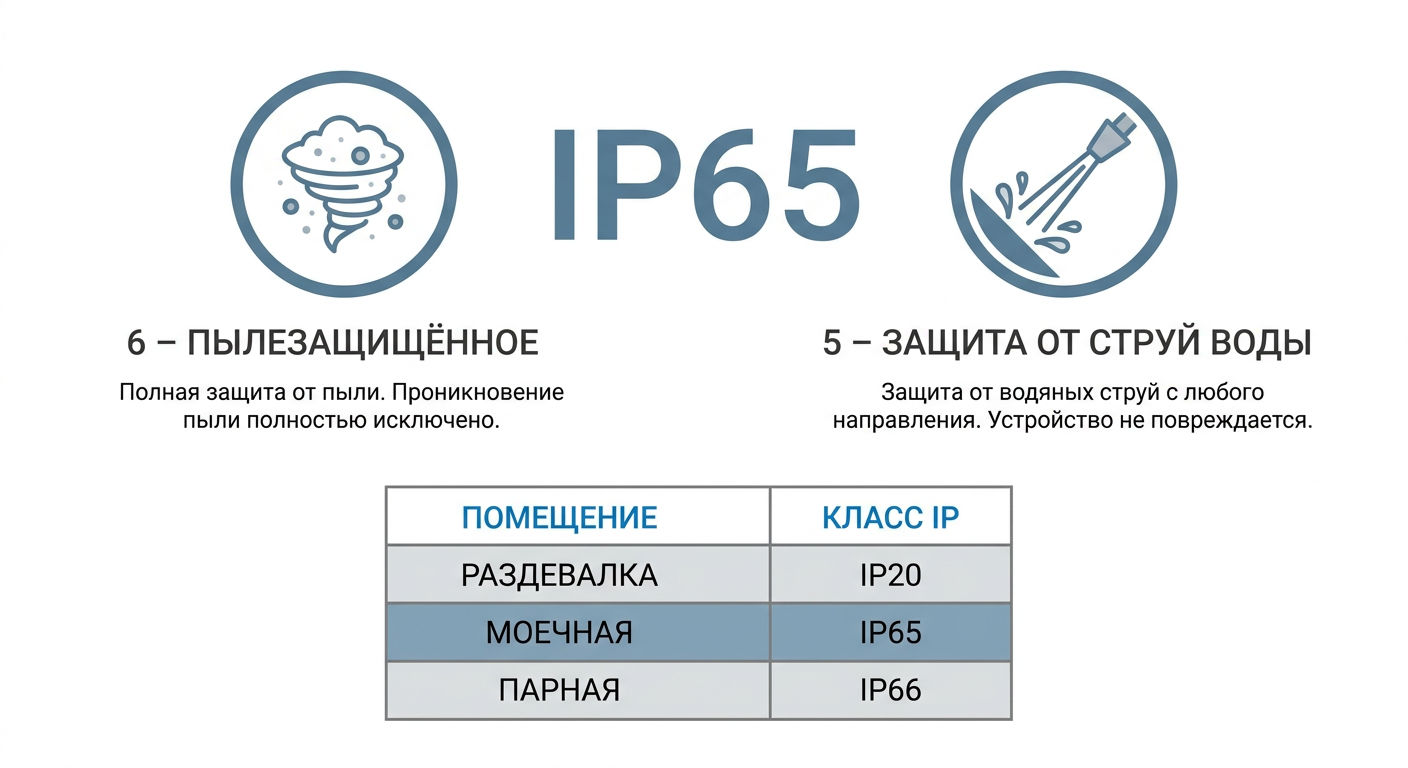

Степень защиты IP расшифровывается как Ingress Protection — то есть защита от попадания внутрь корпуса твёрдых частиц и воды. Стандарт международный, и именно на него опирается ГОСТ IEC 60598-2-8, который регулирует требования к светильникам для саун и паровых помещений. В маркировке две цифры: первая говорит о защите от пыли — шкала от 0 до 6, вторая — о защите от воды, шкала от 0 до 9.

Выбор светильников напрямую зависит от того, в какой зоне бани они будут стоять — и здесь IP-защита решает всё. В предбаннике формально хватит IP20, но на практике разумнее брать IP44. В моечной IP44 обязателен: эта маркировка означает защиту от брызг воды с любого направления. В парилке планка поднимается до IP65: «6» — полная пылезащита, «5» — защита от водяных струй, что как раз соответствует условиям интенсивного пара и конденсата.

Влагозащищённые светильники имеют минимальный класс защиты IP44 — это пороговое значение для любой зоны бани, включая предбанник при наличии вентиляционной влажности. Влагозащищённые светильники имеют ГОСТ IEC 60598-2-8, подтверждающий их пригодность для помещений с повышенной влажностью и температурой. Перед покупкой смотрите на корпус и техническую документацию: маркировка IP и ссылка на ГОСТ должны быть там явно указаны — без этого брать не стоит.

Зона	Температура	Влажность	Минимальный IP	Рекомендуемый IP
Предбанник	20–30 °C	40–60 %	IP20	IP44
Моечная	30–50 °C	80–100 %	IP44	IP54
Парилка	70–130 °C	40–100 %	IP65	IP65 + термозащита

Светильники для парилки: термостойкость как ключевой параметр

Светильники для парилки — самая технически сложная группа банного освещения. Корпус таких приборов делают из нержавеющей стали или термостойкого алюминия, плафон — из закалённого жаропрочного стекла или термостойкого силикатного материала. При этом класс термостойкости корпуса должен гарантировать стабильную работу при 130–150 °C на протяжении всего срока службы — не в момент покупки, а именно до конца эксплуатации.

В парилке вся электрика питается от 12 В — и это не прихоть, а требование безопасности. Лампы здесь тоже не любые: только те, что рассчитаны на работу при высоких температурах. Галогенки G4 в низковольтном исполнении долгие годы считались нормой для парных, но сейчас их постепенно выживают специализированные LED-модули 12 В с термостойкими корпусами. Обычные лампы накаливания в парилке лучше не ставить вовсе: они сами по себе сильно греются, создают лишнюю тепловую нагрузку, да ещё и не переносят конденсат.

Светильник для парилки монтируется ниже уровня верхнего полка — на боковой стене или под полком. Установка на потолке допустима только для оптоволоконных систем или специальных потолочных LED-модулей с подтверждённой термостойкостью.

Влагозащищённые светильники для моечной и предбанника

Светильники для бани включают разновидность влагозащищённых светильников — широкую категорию приборов для моечной, душевой зоны и смежных помещений. В моечной применяются светильники IP44–IP54 в корпусах из пластика ABS или нержавеющей стали с уплотнёнными патронами и герметичными кабельными вводами.

Влагозащищённые светильники применяются в освещении моечной как потолочные или настенные приборы, размещаемые на высоте не менее 1,8 м от уровня пола. Ниже этой отметки риск прямого контакта прибора с водяными брызгами возрастает, поэтому там требуется IP54 и выше. Для предбанника достаточно IP44 — в этом помещении нет прямых водяных потоков, но возможно проникновение влаги через дверной проём.

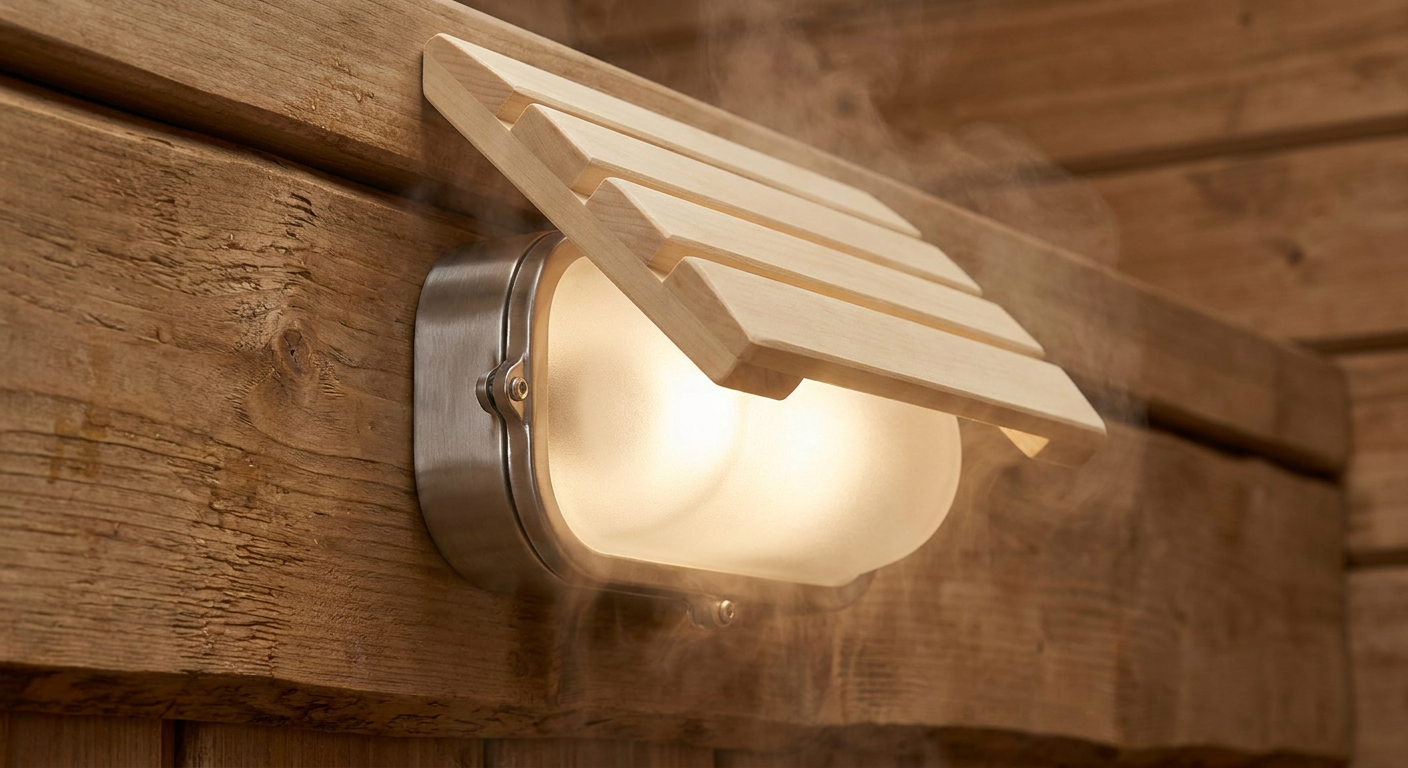

Деревянные плафоны и декоративные решения

Деревянные плафоны — популярный способ органично вписать светильник в интерьер вагонки или бревенчатых стен. Их делают из термостойких пород: абаши, осины, липы — и обрабатывают специальными составами для влагостойкости. Но здесь важно понимать одну вещь: деревянный плафон чисто декоративный, и монтируют его только поверх сертифицированного влагозащищённого светового модуля. Само дерево не даёт ни тепло-, ни влагозащиты электрической части.

Популярный способ сделать парилку по-настоящему атмосферной — оптоволоконное «звёздное небо» на потолке. Световоды прокладываются в пространство между вагонкой и основным потолком, а их торцы равномерно выводятся по всей поверхности. Мерцание звёзд дают проектор с диском-ротором. При этом вся электрическая часть остаётся снаружи парилки — внутри только пассивные световоды, которым ни влага, ни жар не страшны. Получается редкое сочетание: красивый декоративный эффект и полная электробезопасность в одном решении.

Электропроводка в бане: проектирование и монтаж

Электропроводка в бане — один из ключевых элементов всей системы безопасности постройки. Через неё запитывается освещение, понижающий трансформатор и, если он есть, электрокаменка. Задача усложняется тем, что баня — деревянная: дерево горит, а значит, монтажные решения, которые прекрасно работают в кирпиче или бетоне, здесь попросту неприменимы. К этому добавляется высокая влажность: она разрушает изоляцию, окисляет контакты и снижает электрическое сопротивление между проводниками.

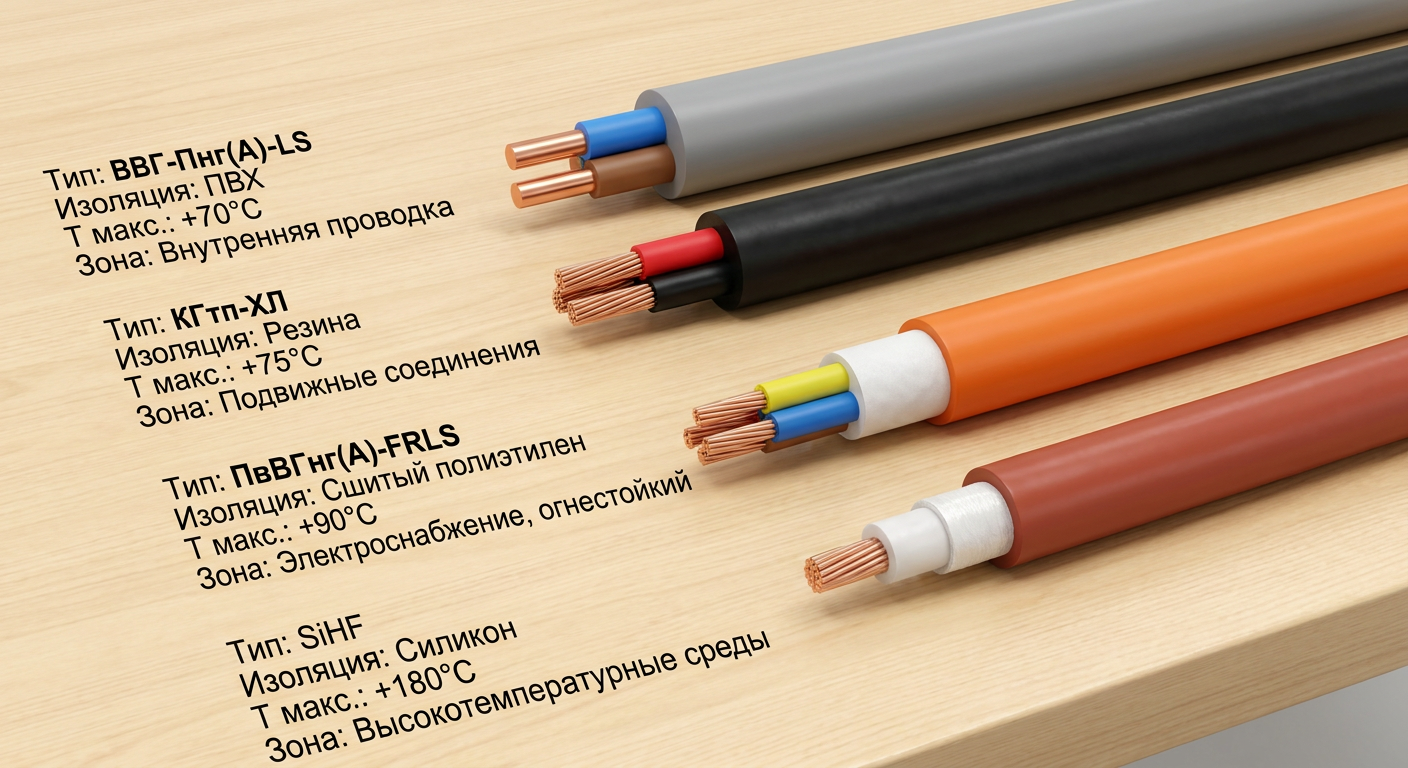

Термостойкие марки кабеля: ПРКС, ПВКВ и другие

Электропроводка в бане требует кабель для бани специальных термостойких марок — применение стандартного ВВГ или NYM допустимо только в предбаннике при условии открытой прокладки в металлорукаве. В парилке и моечной провод обязан выдерживать длительное воздействие температур выше 100 °C.

Кабель для бани требует соответствия классу термостойкости, подтверждённому маркировкой производителя. Основные марки:

• ПРКС (провод резиновый кремнийорганический силиконовый) — рабочая температура до 180 °C, применяется в парилке для подключения светильников и вывода от трансформатора;

• РКГМ — аналог ПРКС, также с силиконовой изоляцией, рассчитан на 180 °C;

• ПВКВ — провод с кремнийорганической изоляцией, применяется в моечной и для соединений в парилке;

• КНРП (кабель нагревательный резиновый) — используется в зонах с температурой до 90 °C.

Баня — деревянное строение, а значит, требования к кабелю здесь жёстче, чем в кирпичном доме. Мало выбрать термостойкий провод: ПУЭ обязывает прокладывать его в металлической трубе, металлорукаве или гофре из негорючего материала. Открытую прокладку по деревянной стене — даже термостойким кабелем — правила не допускают. Логика простая: при возгорании проводки металлорукав удерживает огонь внутри и не даёт ему перекинуться на древесину.

Защитные устройства: УЗО и заземление

Проводка в бане строится с обязательным включением УЗО и системы заземления. На вводе ставят УЗО с током утечки не более 30 мА: оно улавливает разницу между токами в фазе и нуле и отключает линию до того, как ток выйдет на опасный для жизни уровень. В банях с несколькими независимыми группами — освещение, электрокаменка, розетки — монтируют как общее вводное УЗО, так и отдельные УЗО или дифавтоматы на каждую группу.

УЗО для бани с номиналом 30 мА является обязательным элементом согласно требованиям ПУЭ для помещений с повышенной опасностью. Использование УЗО на 100 мА или без УЗО вовсе — грубое нарушение, недопустимое в бане как в помещении с повышенным риском поражения током.

Заземление в бане делается по схеме TN-C-S или TT — в зависимости от того, как организовано энергоснабжение объекта. К контуру заземления подключают корпуса всех металлических светильников, щиток, металлические трубы и несущие конструктивные элементы. Если централизованного заземления в питающей сети нет, придётся обустроить собственный контур: вбить в грунт на глубину 1,5–2 м металлический пруток или уголок — этого достаточно для нормальной защиты.

Схема прокладки: скрытая vs открытая, размещение распределительных коробок

Для деревянной бани выбор между скрытой и открытой проводкой — это не вопрос эстетики, а вопрос безопасности. Скрытую прокладку в деревянных стенах разрешено делать только в стальных трубах с заземлёнными соединениями: если кабель загорится, металл удержит огонь внутри и не даст ему перекинуться на дерево. Открытую прокладку по деревянным поверхностям выполняют в металлорукаве или гофрированной трубе из негорючего материала — крепят на металлических скобах.

Провод в парилке и моечной прокладывается только термостойких марок (ПРКС, ПВКВ), в предбаннике допустимо применение ВВГнг-LS в металлорукаве. Все соединения выполняются только через распределительные коробки с клеммными зажимами — скрутки, даже заизолированные, в условиях бани недопустимы из-за циклических термических расширений.

Распределительную коробку выносят в предбанник или на внешнюю стену — подальше от жара и пара. В парилку и моечную кабель идёт единой трассой: никаких промежуточных соединений по пути. Понижающий трансформатор для парилки тоже ставят только в предбаннике — его корпус не выдерживает температур выше 40–50 °C.

Питание 12 В в парилке берётся от трансформатора — правильно подобранного по мощности — и подаётся по термостойкой низковольтной линии. От трансформатора до светильников прокладывают кабель ПРКС в металлорукаве, а сами соединения с патронами выполняют через термостойкие клеммы.

Нормы безопасности и регламентирующие документы

Безопасность банной электроустановки держится не на интуиции, а на конкретных нормативах. Отправная точка здесь — ПУЭ, Правила устройства электроустановок: именно этот документ задаёт требования к проектированию и монтажу любых электросистем в России. Игнорировать эти правила себе дороже — и в буквальном смысле тоже: при пожаре или страховом случае юридические последствия неизбежны, не говоря уже о прямой угрозе жизни. Каждое требование из перечисленных ниже документов стоит читать именно через эту призму — защита людей и имущества прежде всего.

ПУЭ: основной регулятор электроустановок бани

ПУЭ регулирует электропроводку в бане через несколько ключевых глав и пунктов. Главная глава — 7.1, посвящённая электроустановкам жилых, общественных и административно-бытовых зданий; в ней содержатся требования к помещениям различных классов по условиям среды. Баня как объект попадает в несколько категорий одновременно: парилка относится к особо опасным помещениям (класс В-III по пожарной опасности, зона особо сырая), моечная — к влажным, предбанник — к сухим или нормальным.

ПУЭ является источником норм безопасности электропроводки в бане и определяет, в частности:

• обязательность заземления всех металлических конструкций и корпусов электрооборудования;

• требование к применению УЗО с током утечки 30 мА на каждой группе;

• запрет на установку выключателей, розеток и распределительных устройств внутри парилки и моечной;

• обязательность термостойкой изоляции кабеля в зонах с температурой выше 60 °C.

ПУЭ делит баню на зоны — по уровню влажности и температуры в каждом помещении. От этого деления зависит всё конкретное: какой класс IP нужен светильнику, какую марку кабеля тянуть и какие защитные устройства ставить. Отдельно ПУЭ регулирует требования именно к электросветильникам во влажных и сырых помещениях.

ГОСТ Р 50571 и другие нормативные документы

ГОСТ Р 50571 дополняет ПУЭ в части детализации требований к электроустановкам в помещениях с повышенной опасностью. Этот стандарт — российская адаптация международной серии МЭК 60364 — устанавливает правила выбора и монтажа электрооборудования, методы проверки и испытаний. Требование к защите в особо сырых помещениях, разграничение зон по расстоянию от источника воды и температурные критерии — всё это содержится в ГОСТ Р 50571 и является обязательным для применения.

За основу берётся ПУЭ — Правила устройства электроустановок, главный технический документ по проектированию и монтажу электросистем в России. Он дополнен:

• ГОСТ Р 50571 — требования к электроустановкам помещений с ваннами, душевыми и аналогичными зонами;

• СП 256.1325800 — свод правил для электроустановок жилых и общественных зданий, содержащий актуализированные требования к монтажу;

• ГОСТ IEC 60598-2-8 — стандарт на светильники для саун, определяющий классы IP и термостойкости.

Правило, действующее без исключений: при противоречии между документами более строгое требование имеет приоритет.

Пожарная безопасность и деревянные конструкции

Дерево горит — это факт, который определяет все требования к электрике в деревянной бане. Любое замыкание или перегрев кабеля здесь чреваты пожаром, поэтому одной термостойкостью изоляции не обойтись: кабель прокладывают только в металлической трубе, металлорукаве или негорючей гофре. Пожарная безопасность в деревянной бане держится на нескольких обязательных мерах: - прокладка кабеля только в металлических трубах или металлорукаве; - применение кабелей с нераспространяющей горение изоляцией (нг) в предбаннике; - установка автоматических выключателей с правильно рассчитанным номиналом — не завышенным; - полный запрет на временные скрутки, удлинители и нестандартные соединения.

• прокладка кабеля только в металлических трубах или металлорукаве;

• применение кабелей с нераспространяющей горение изоляцией (нг) в предбаннике;

• установка автоматических выключателей с правильно рассчитанным номиналом — не завышенным;

• полный запрет на временные скрутки, удлинители и нестандартные соединения.

Все соединения в металлических коробках делаются только через сертифицированные клеммные колодки или WAGO-соединители — такие, что рассчитаны на работу при повышенной температуре. Это не перестраховка, а требование пожарной безопасности.

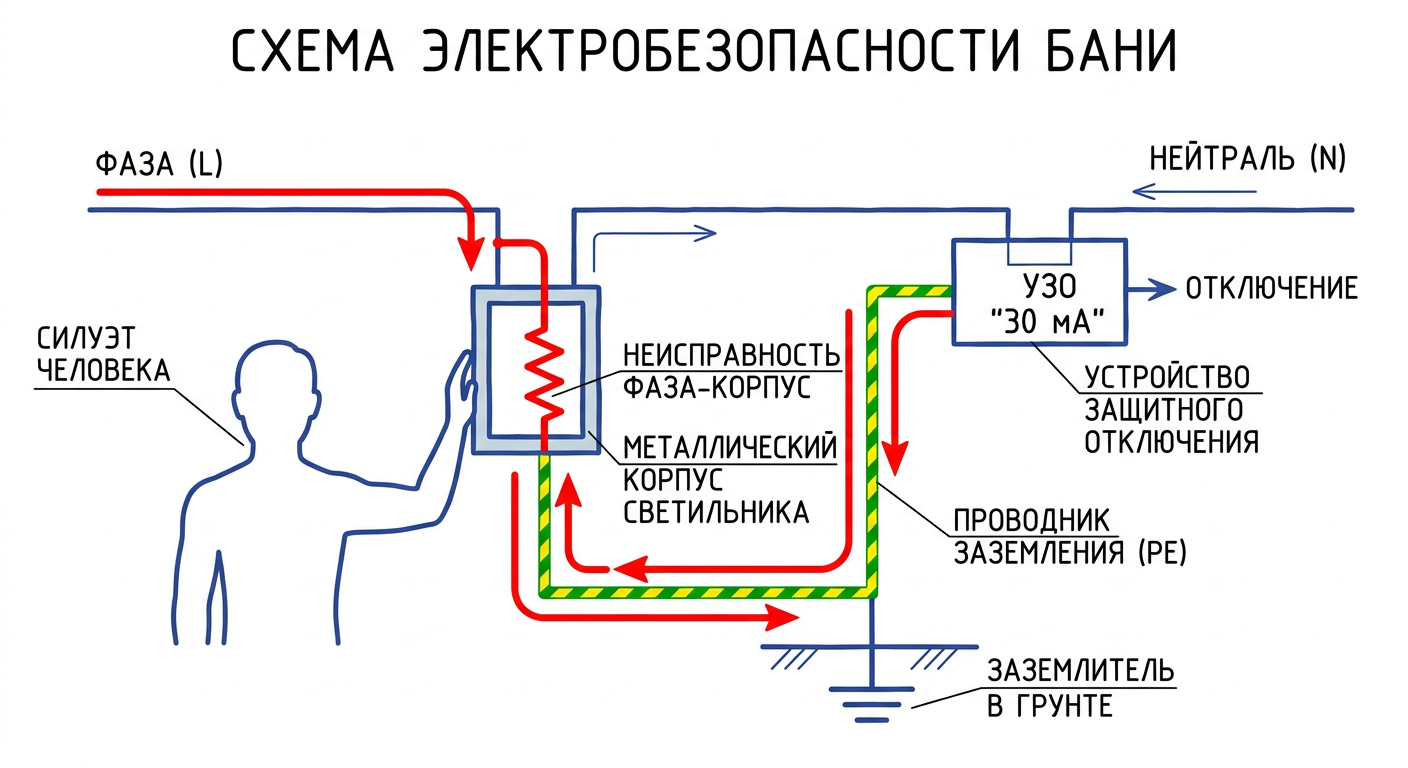

Защита людей в бане держится на двух взаимодополняющих элементах: УЗО и заземлении. УЗО с порогом срабатывания 30 мА ставят и на вводе, и на каждой отдельной группе — без исключений. Это не рекомендация, а жёсткое требование ПУЭ для помещений с повышенной опасностью.

Если фаза пробивает на корпус светильника или металлическую деталь конструкции, заземление делает своё дело: срабатывает автомат или УЗО, и цепь разрывается. Без заземления корпус просто оказывается под фазным напряжением. Человек, который до него дотронется, сам становится путём для тока в землю. В бане это особенно опасно: влажная кожа, пот — сопротивление тела в таких условиях падает многократно, и прикосновение к «живому» корпусу заканчивается тяжёлой электротравмой.

Заземлить нужно всё: металлические корпуса светильников, трубы, экраны кабелей, дверные петли — каждый элемент подключается к шине PE медным проводником сечением не менее 2,5 мм². Вся эта защита имеет смысл только при целостной цепи заземления, поэтому сопротивление заземляющего устройства проверяют регулярно — по ПУЭ оно не должно превышать 4 Ом.

Освещение моечной и предбанника: влажные и сухие зоны

Освещение моечной и освещение предбанника входят в общую систему освещения в бане, однако предъявляют существенно разные требования к оборудованию. Высокая влажность характерна для зон бани в целом, но в моечной она сочетается с прямым воздействием воды, тогда как предбанник остаётся буферной сухой зоной. Понимание разницы позволяет правильно подобрать светильники, выбрать место их установки и не переплачивать за избыточный класс защиты там, где он не нужен.

Освещение моечной: требования к влагозащите и размещению

Моечная — зона прямых брызг и постоянной конденсатной влажности. Температура здесь куда ниже, чем в парилке: 30–50 °C, — но влажность держится на уровне 80–100% и давит на оборудование без остановки. Душ, таз, мокрые стены, конденсат на потолке — электрика здесь работает в по-настоящему жёстких условиях.

Освещение моечной требует влагозащищённых светильников с классом IP44 как минимума, а для зон непосредственного попадания брызг — IP54 и выше. Влагозащищённые светильники применяются в освещении моечной в потолочном или пристенном исполнении. Рекомендуемая высота установки — не ниже 1,8 м от уровня пола: ниже этой отметки интенсивность брызгового воздействия резко возрастает.

Освещение моечной осложняется условием высокой влажности ещё и потому, что конденсат образуется на всех поверхностях при смене температур — в том числе внутри светильника при его включении. Поэтому уплотнительные прокладки между корпусом и стеклом должны быть в идеальном состоянии: при первых признаках потёков внутри плафона светильник следует немедленно заменить.

Потолок моечной — предпочтительное место для светильников: там меньше брызг и выше расстояние от источников воды. Влагозащищённые потолочные светильники IP44–IP54 со светодиодными лампами — оптимальный выбор по соотношению защиты, долговечности и энергопотребления. Выключатель для линии освещения моечной выносится в предбанник.

Освещение предбанника: комфорт в сухой зоне

Освещение предбанника входит в зоны бани как наименее технически сложный элемент. Предбанник — это помещение с нормальными условиями эксплуатации: температура соответствует жилым комнатам, прямого воздействия воды нет, влажность повышена лишь при активном использовании бани.

Для предбанника берите светильники с защитой IP44 — это минимум, который держит удар, когда дверь в моечную открывается и влажность в помещении скачет. Светильники без влагозащиты здесь не лучший выбор: технически их никто не запрещает, но только при условии, что предбанник надёжно отсечён от влажных зон.

Предбанник — зона многозадачная: здесь и переодеваются, и отдыхают между заходами, и управляют светом во всех помещениях бани, поскольку именно тут сосредоточены все выключатели. По цветовой температуре оптимален диапазон 2700–3000 К — тёплый свет не режет глаза после парилки и создаёт спокойную атмосферу, в которой приятно остывать.

Потолок предбанника может использоваться для накладных или встроенных светильников, а стены — для декоративных бра. Поскольку декоративные требования здесь выше, чем в моечной, применяют светильники с деревянными плафонами, матовым стеклом или плетёными абажурами — при условии соответствия IP44.

Выключатели и управление: общие правила для обеих зон

Правило жёсткое и без исключений: ни выключатель, ни розетка не ставятся в моечной или парилке. Вся коммутация — только в предбаннике. Это не совет и не рекомендация, а требование ПУЭ: мокрые руки и 220 В — сочетание, которое электрика не прощает.

Для предбанника берут розетки с классом защиты IP44 и монтируют их не ниже 0,5 м от пола, подальше от прямого потока воздуха из моечной. В саму моечную розетки не заводят вообще — это жёсткий запрет, не допускающий исключений.

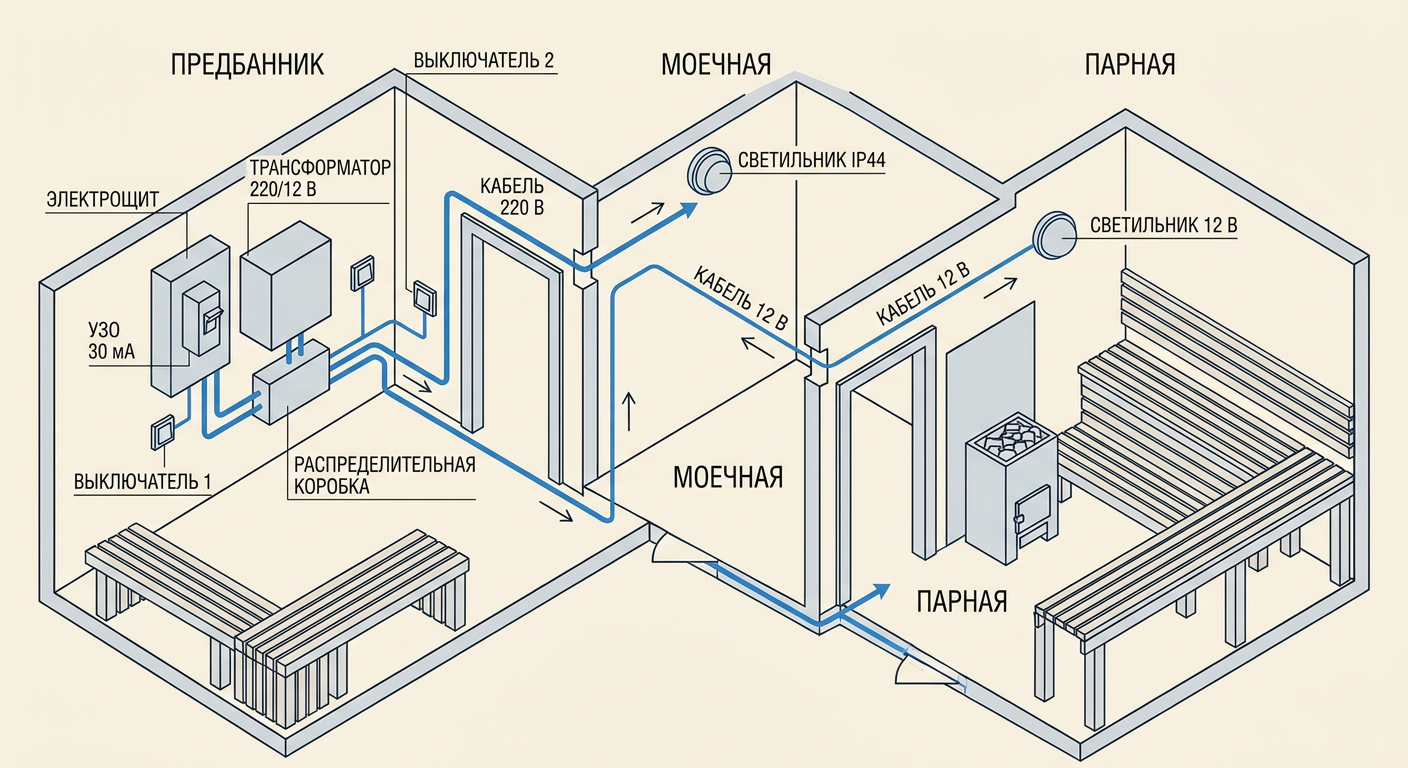

Как составить схему проводки и освещения бани

Прежде чем закупать материалы и браться за монтаж, нужно составить электрическую схему. Именно она позволяет точно рассчитать, сколько кабеля потребуется, какое сечение выбрать, какой мощности нужен трансформатор и с какими номиналами ставить защитные устройства — без этого плана цифры берутся с потолка. Да, на схему уходит несколько часов, зато потом не приходится переделывать монтаж и переплачивать за лишние материалы, а главное — не остаётся опасных ошибок в проводке.

Что учитывает схема проводки

Составить схему проводки — значит учесть все зоны бани на едином плане с указанием каждого потребителя, каждого защитного устройства и каждого соединения. Схема строится от вводного щитка до последнего светильника.

Составить схему проводки необходимо с учётом норм безопасности электропроводки в бане: на схеме должны быть отражены УЗО, автоматические выключатели, заземляющие проводники и места установки распределительных коробок. Сечение кабеля рассчитывается по суммарной мощности нагрузки каждой группы: для линии освещения из светодиодных светильников суммарной мощностью до 500 Вт достаточно сечения 1,5 мм² по меди; для линии электрокаменки — 4–6 мм².

Составить схему проводки предшествует проведению электропроводки: без готовой схемы начинать штробление и прокладку труб нецелесообразно — в процессе неизбежно возникнут изменения, которые придётся исправлять с двойными затратами.

Ключевые элементы схемы

Прежде чем покупать кабель и автоматы, нужно составить схему проводки — без неё не получится грамотно рассчитать ни количество материалов, ни сечение кабеля, ни мощность трансформатора, ни номиналы защитных устройств. Схема включает следующие элементы:

• Ввод и щиток — место подключения к внешней сети, вводной автомат, общее УЗО 30 мА;

• Группы потребителей — отдельные линии для освещения парилки (12 В через трансформатор), освещения моечной (220 В, IP44+), освещения предбанника (220 В), розеток предбанника и электрокаменки;

• Понижающий трансформатор — размещается в предбаннике, от него отходит низковольтная линия 12 В в парилку;

• Распределительные коробки — только в предбаннике или снаружи влажных зон;

• Выключатели и розетки — исключительно в предбаннике.

От того, какие светильники вы выберете, напрямую зависит вся электропроводка в бане. LED-светильники суммарной мощностью 200 Вт и галогенные на 600 Вт — это разные трансформаторы и разное сечение кабеля. Именно поэтому спецификацию светильников составляют раньше, чем считают кабель. Номиналы автоматических выключателей для линий освещения берут 10–16 А — в зависимости от суммарной нагрузки и сечения кабеля.

На схеме каждый элемент — розетки, выключатели и трансформатор — фиксируют с точными координатами: высота от чистового пола и расстояние от стен. Это реально экономит время и при монтаже, и когда позже нужно добраться до оборудования для обслуживания.

Освещение в бане своими руками: пошаговая инструкция

Сделать освещение в бане своими руками — вполне реальная задача для человека с базовыми электромонтажными навыками, если строго следовать инструкции и не игнорировать нормы безопасности. Работа охватывает весь путь: от подбора оборудования до финальной проверки системы под напряжением. Весь процесс делится на четыре этапа, и последовательность здесь принципиальна — каждый шаг опирается на результат предыдущего, поэтому менять порядок не стоит.

Перед началом работ собери инструмент: перфоратор, дрель, уровень, мультиметр, пресс-клещи для гильз, кабельный нож, отвёртки и индикаторную отвёртку. Из СИЗ — диэлектрические перчатки и защитные очки, без вариантов. И главное правило, которое нельзя игнорировать: работы под напряжением исключены полностью. Перед каждым этапом, где придётся касаться проводников, отключи автомат и проверь отсутствие напряжения индикатором.

Этап 1. Выбрать светильник по зонам

Первое, с чего начинают монтаж освещения своими руками, — выбор светильника. Здесь главное не промахнуться с двумя параметрами. Первый — степень защиты IP: парилке нужен минимум IP65 с термостойким корпусом, моечной хватит IP44–IP54, предбаннику — IP44. Второй — класс термостойкости: корпус светильника для парилки должен выдерживать рабочую температуру не ниже 130 °C, иначе пластик поплывёт уже на второй-третий заход.

Конкретный чеклист по зонам:

• Парилка: - Термостойкий светильник IP65, корпус — нержавеющая сталь или термостойкое стекло; - Питание 12 В (лампа G4 галоген или LED 12 В); - Маркировка по ГОСТ IEC 60598-2-8 — обязательна.

• Моечная: - Светильник с защитой IP44–IP54, корпус из ABS-пластика или нержавеющей стали; - Питание 220 В, цоколь под лампу LED E27 или GX53; - Кабельный ввод — только герметичный.

• Предбанник: - Светильник с защитой IP44, корпус — на ваш вкус; - Питание 220 В; - Цветовая температура 2700–3000 К.

Выбрать светильник предшествует установить светильник: без готового комплекта невозможно правильно разметить места монтажа и рассчитать длину кабельных трасс.

Этап 2. Провести электропроводку

Провести электропроводку — второй и наиболее трудоёмкий этап. Прокладка начинается от щитка в предбаннике и ведётся по всем помещениям согласно ранее составленной схеме.

Провести электропроводку требует кабель для бани соответствующих марок: в парилку — ПРКС или РКГМ в металлорукаве, в моечную — ПВКВ или ПРКС в металлорукаве, в предбанник — ВВГнг-LS в гофре из негорючего материала или открыто по деревянным поверхностям в металлорукаве. Прокладка осуществляется по размеченным трассам с фиксацией металлических скоб через каждые 50–60 см.

Порядок прокладки:

1.Разметить трассы на стенах и потолке по уровню;
2.Установить металлические трубы или металлорукав по трассам;
3.Протянуть кабели от щитка до распределительных коробок в предбаннике;
4.От коробок протянуть отдельные трассы к каждому светильнику и выключателю;
5.Низковольтную линию от трансформатора завести в парилку отдельным металлорукавом — не в общей трассе;
6.У каждой точки подключения оставить запас кабеля: минимум 15–20 см, иначе потом не подключиться нормально.

Кабель прокладывают до того, как зашивают стены и потолок: трубы и гофрорукава нужно зафиксировать раньше, чем пойдёт вагонка.

Этап 3. Установить светильник

Монтаж светильников выполняется после завершения отделки, когда вагонка, плитка или вагонка установлены на место. Установить светильник — это значит закрепить корпус, подключить провода и проверить герметичность соединения.

Корпус светильника крепят на стене ниже верхнего полка или прямо под ним — используют термостойкие дюбели или анкеры в нержавеющем исполнении. Провод ПРКС подключается к клеммам светильника через термостойкий клеммный зажим. Если есть деревянный плафон, его навешивают поверх корпуса на деревянных дюбелях.

В моечной светильник — потолочный или настенный — вешают на высоте от 1,8 м. Крепят на пластиковые дюбели или саморезы с шайбами, а кабельный ввод плотно закрывают резиновым сальником из комплекта.

В предбаннике всё проще: монтируем светильник по инструкции производителя, провода подключаем к клеммной колодке в распределительной коробке.

Выключатели монтируют в предбаннике — на высоте 0,9–1,2 м от пола. Каждый провод перед подключением маркируют и разводят строго по схеме: никаких импровизаций.

Этап 4. Подключить свет и выполнить проверку

Подключать свет нужно после того, как проложена вся проводка и установлены светильники с выключателями. Начинают с щитка: ставят автоматические выключатели на линии освещения — 10–16 А, УЗО на 30 мА, а в цепь питания парилки включают понижающий трансформатор 12 В.

Как подключать и проверять:

1.Подключите все линии к автоматам и УЗО в щитке по схеме;
2.До подачи напряжения проверьте сопротивление изоляции кабелей мультиметром в режиме мегаомметра — для каждой жилы относительно земли показатель должен быть не ниже 0,5 МОм;
3.Подайте напряжение на щиток при всех выключателях в положении «выключено»;
4.Включайте линии по одной и смотрите, как работают светильники;
5.Нажмите кнопку ТЕСТ на УЗО: устройство обязано сразу сработать и снять питание — после этого верните рычаг УЗО в рабочее положение;
6.Мультиметром или индикаторной отвёрткой убедитесь, что на корпусах светильников напряжения нет.

Проверку системы нельзя делать наспех — это последний рубеж перед тем, как баня войдёт в эксплуатацию. Нажмите кнопку ТЕСТ на УЗО: если устройство не отреагировало, оно неисправно — меняйте без раздумий. Мультиметр показывает напряжение на корпусе светильника? Сразу отключайте питание и разбирайтесь с цепью заземления.

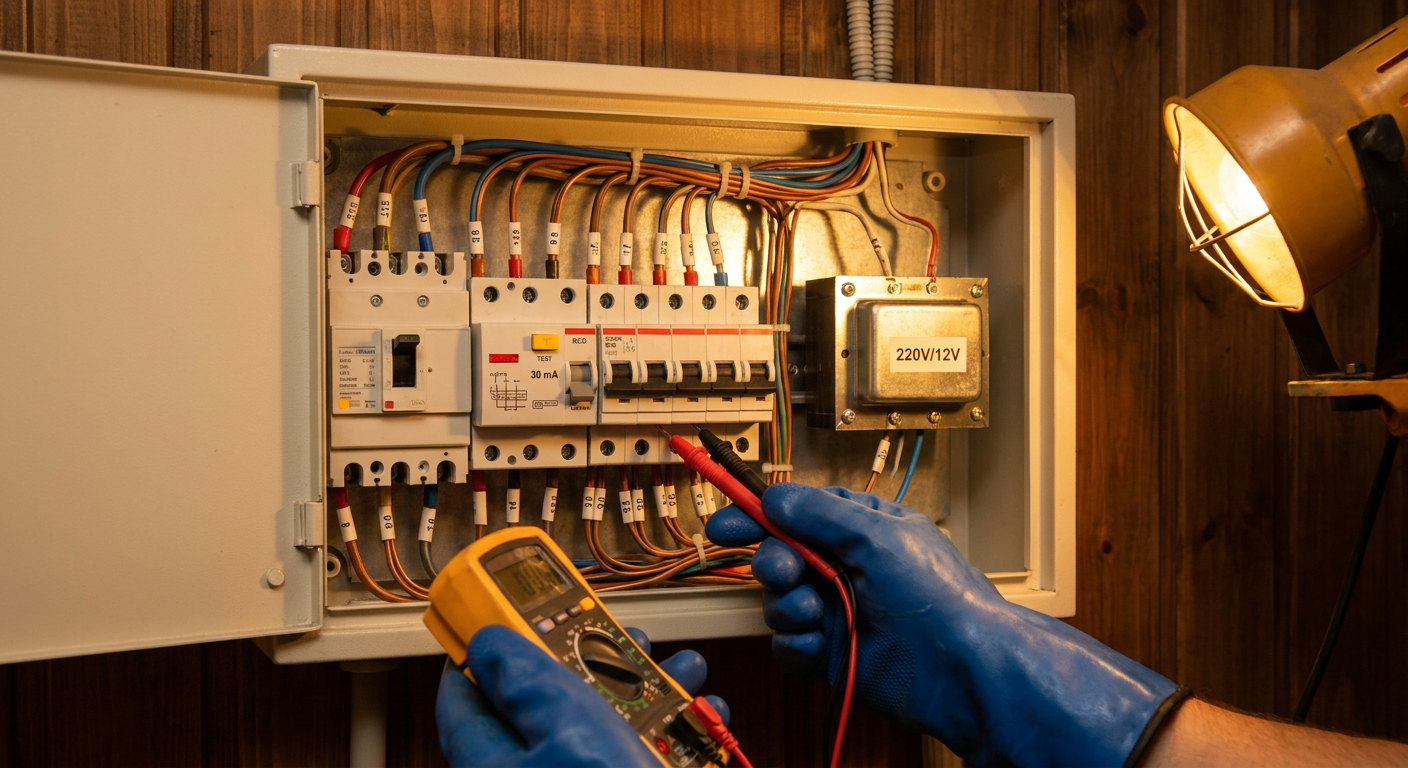

Силовой щиток, замер сопротивления изоляции и финальные испытания — эти этапы лучше проходить вместе с сертифицированным электриком или хотя бы под его контролем. Особенно если мощность электрокаменки превышает 3 кВт.

Кому полезна статья: владельцы бань, DIY-мастера, начинающие электрики

Статья про освещение своими руками рассчитана на три разные группы читателей — каждая из них решает свой набор задач при работе с банной электросистемой. Лучше сразу понять, в какую группу вы попадаете: это позволит сосредоточиться на нужных разделах и не тратить время на то, что пока не актуально.

Владелец бани в загородном доме

Прежде всего эта статья написана для владельца бани: он принимает финансовые решения, выбирает подрядчиков или делает всё сам и отвечает за безопасность постройки. Загородная баня — объект повышенной пожарной и электрической опасности, поэтому владелец должен чётко понимать: почему в парилке нельзя ставить выключатели, зачем нужно УЗО на 30 мА и по какой причине деревянная баня требует прокладки кабеля в металлорукаве.

Большинство владельцев берутся за освещение в бане сами по трём причинам: хочется держать качество под контролем, сэкономить на монтаже или просто понимать, что и как сделал нанятый электрик. Профессиональное образование в электрике здесь не обязательно — достаточно уметь читать схему, подобрать светильники по IP-классу и грамотно провести кабель по готовой трассе.

Разберём четыре ключевых раздела: зонирование бани, выбор светильников, нормы безопасности и финальная проверка системы. Силовой щиток и УЗО — если опыта мало, здесь лучше позвать специалиста.

DIY-мастер: техническая самостоятельность и нормативная база

Раздел «своими руками» рассчитан на DIY-мастера — человека с практическим опытом ручных работ, который умеет работать с инструментом и читать чертёж. Именно такой исполнитель может самостоятельно прокинуть трассы, смонтировать светильники, подключить щиток и провести испытания.

Тот, кто берётся за монтаж своими руками, обязан разобраться в нормах безопасности электропроводки в бане — именно этим разделом чаще всего и пренебрегают. ПУЭ, правильные марки кабеля, металлорукав в деревянных конструкциях, грамотный расчёт сечения — без всего этого работа перестаёт быть профессиональной и превращается в опасную самодеятельность.

DIY-мастер проходит весь путь сам — от схемы до проверки УЗО кнопкой ТЕСТ. Такому читателю нужна чёткая пошаговая структура, конкретные марки материалов и точные технические параметры — без воды. Отдельно стоит разобрать раздел об испытаниях: даже опытный мастер нередко пропускает замер сопротивления изоляции — кажется, что это лишний шаг. В банных условиях такой подход недопустим.

Начинающий электрик: безопасный порог входа

Начинающий электрик обращается к этой теме для накопления практического опыта в специфических условиях. Начинающий электрик, как правило, имеет теоретическую базу, но мало опыта в работе с объектами повышенной опасности — к которым баня относится по нескольким параметрам одновременно.

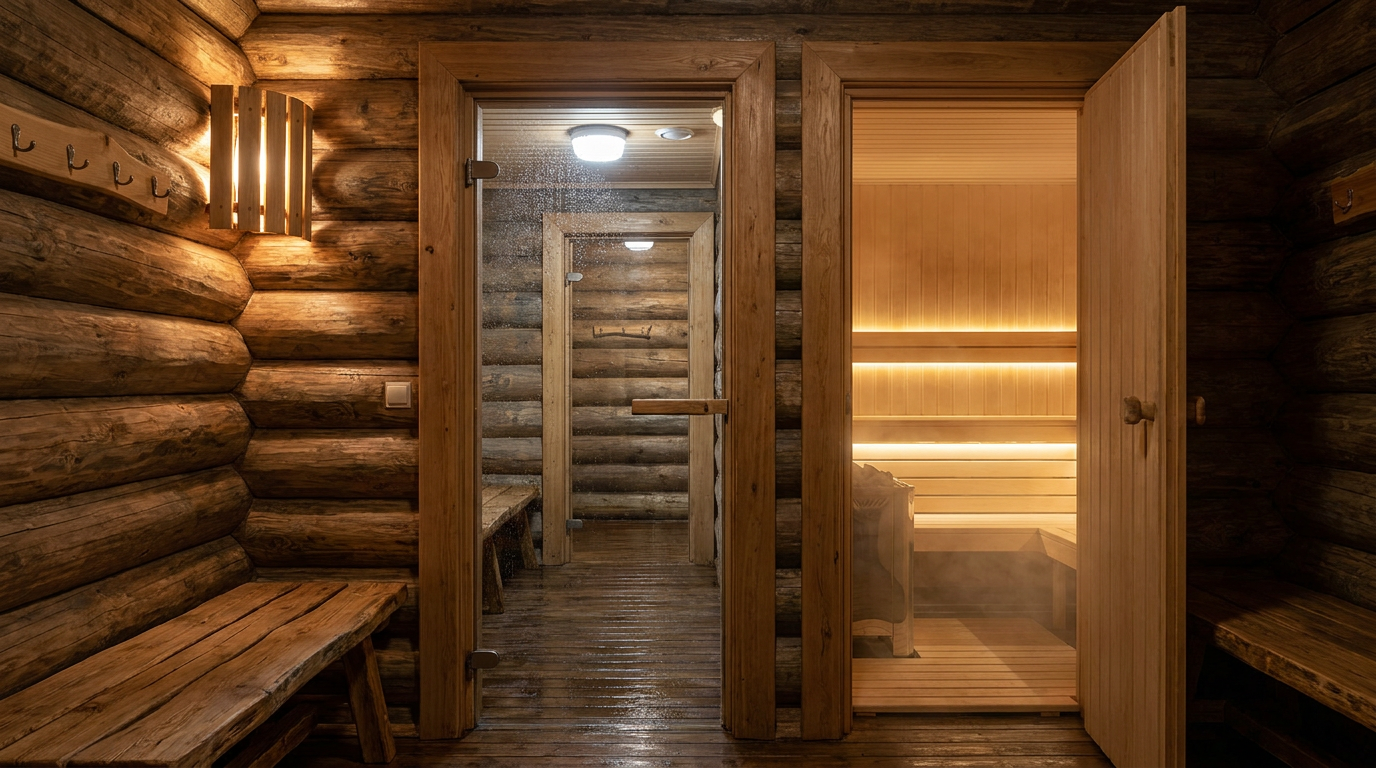

Мнение электрика с опытом работы в банном строительстве: «Новичкам советую начинать с предбанника и моечной — там типовые решения и понятные требования к IP. Парилка — это другая история: трансформатор, термостойкие кабели, совсем другой уровень задач. Подключать понижающий трансформатор и собирать щиток без контроля опытного электрика не стоит, пока нет уверенности в правильном расчёте сечений и номиналов защиты».

Начинающий электрик получает из этой статьи конкретный перечень ситуаций, когда необходимо привлекать профессионала:

• подключение вводного щитка и установка вводного автомата;

• монтаж и настройка дифференциальных автоматов и УЗО;

• прокладка кабеля от внешней сети до бани;

• испытание изоляции при суммарной нагрузке свыше 3 кВт;

• любые работы при наличии сомнений в правильности схемы.

Сборка светильников, прокладка низковольтных линий 12 В в парилке и монтаж выключателей в предбаннике — вполне доступные задачи для начинающего при наличии готовой схемы и соблюдении техники безопасности.
