Что такое мастер-выключатель в квартире?

Содержание:

1. Основные элементы
2. Контактор или импульсное реле?
3. Принцип работы
4. Советы по выбору и установке
5. Схема
6. Важные нюансы
7. Выводы

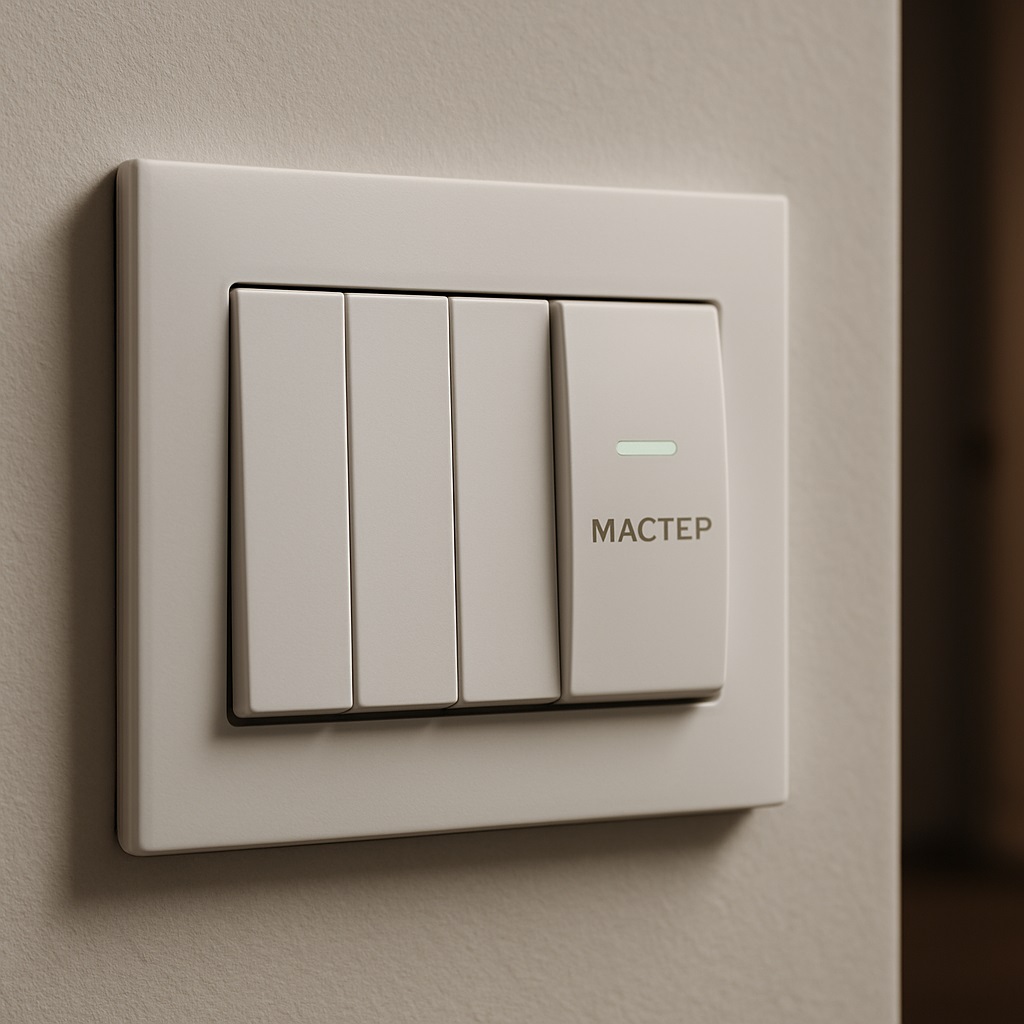

Мастер-выключатель – это настенная клавиша, с помощью которой можно одним нажатием отключить свет во всем доме (а иногда и определенные розетки). Чаще всего монтаж делают у входной двери, чтобы при выходе можно было быстро обесточить все осветительные приборы, не обходя каждую комнату.

При желании мастер-выключатель можно подсоединить и к определенным розеткам, например, чтобы отключать утюг или телевизор. При этом есть приоритетные группы, которые работают постоянно: к ним обычно относят розетки для холодильника, газового или электрического котла.

Такое устройство используют не только в жилье. Оно оптимально подходит для офисов, магазинов и административных зданий. Отлично экономит время, снижает расход электроэнергии и повышает безопасность.

Основные элементы

Этот выключатель по конструкции состоит из кнопки на стене и элементов, которые обычно скрыты в электрощите. Ниже все перечислено:
1. Клавиша управления – обычный выключатель, не мастер. Подает сигнал на управляющее устройство.
2. Контактор – электромеханическая компонента с электромагнитом. Размыкает или замыкает цепь при подаче сигнала. Характеризуется высокой надежностью и рассчитан на большие нагрузки.
3. Импульсное реле – устройство на базе полупроводников, которое тоже управляет подачей питания, но стоит дешевле и требует меньше энергии.

Провода соединяют клавишу и устройство управления в электрощите. Контактор или реле подключаются к определенным автоматам, контролирующим свет и выбранные розетки.

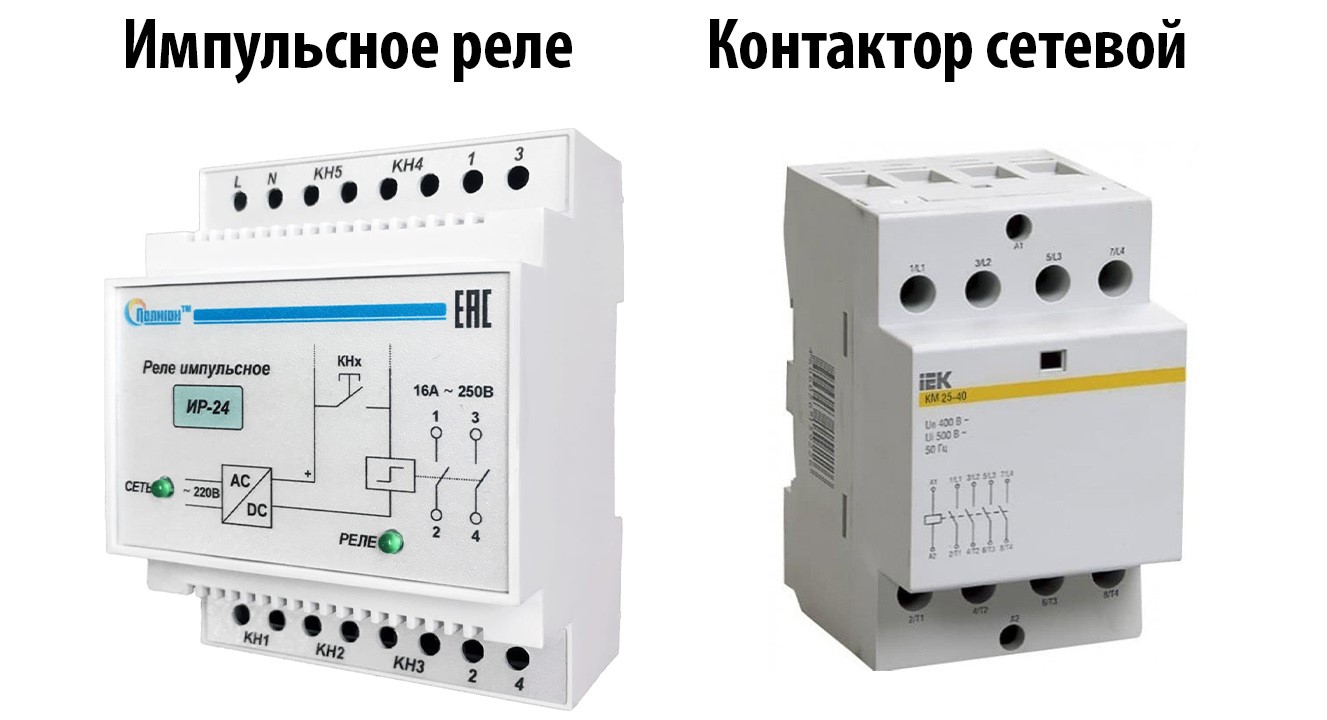

Контактор или импульсное реле?

Выбор зависит от нагрузки и задач. Контактор стоит дороже, но выдерживает высокие токи. Оптимальный вариант для больших домов, а также при необходимости управлять не только освещением, но и розетками. Надежнее, чем альтернатива, устойчив к перегрузкам и скачкам напряжения.

Импульсное реле дешевле и экономичнее в работе. Но скачки напряжения могут стать проблемой. Подходит для апартаментов с небольшой нагрузкой, например, когда нужно контролировать только несколько групп освещения.

Принцип работы

Обычно монтаж изделия проводят у входной двери на высоте приблизительно 90-100 см. От клавиши тянутся в электрощит провода (к реле или к контактору). Устройство подключают к автоматам, управляющим осветительными приборами и выбранными розетками.

Когда на клавишу нажимают, питание отключается, цепь размыкается, что выключает электричество. При повторном нажатии цепь снова замыкается, благодаря чему возвращается питание.

Советы по выбору и установке

Планировать установку мастер-выключателя желательно еще на этапе разводки электрики в ходе строительства или ремонта. Позже придется прокладывать дополнительные провода и переделывать схему.

Чтобы кнопку не путали с обычными выключателями, стоит выбрать модель другого цвета, формы или с маркировкой. Подбирать устройство лучше всего по нагрузке: для этого нужно суммировать мощности всех подключенных приборов, и покупать контактор с запасом по номиналу.

При отсутствии опыта в электромонтажных работах выполнение задачи лучше доверить опытному мастеру.

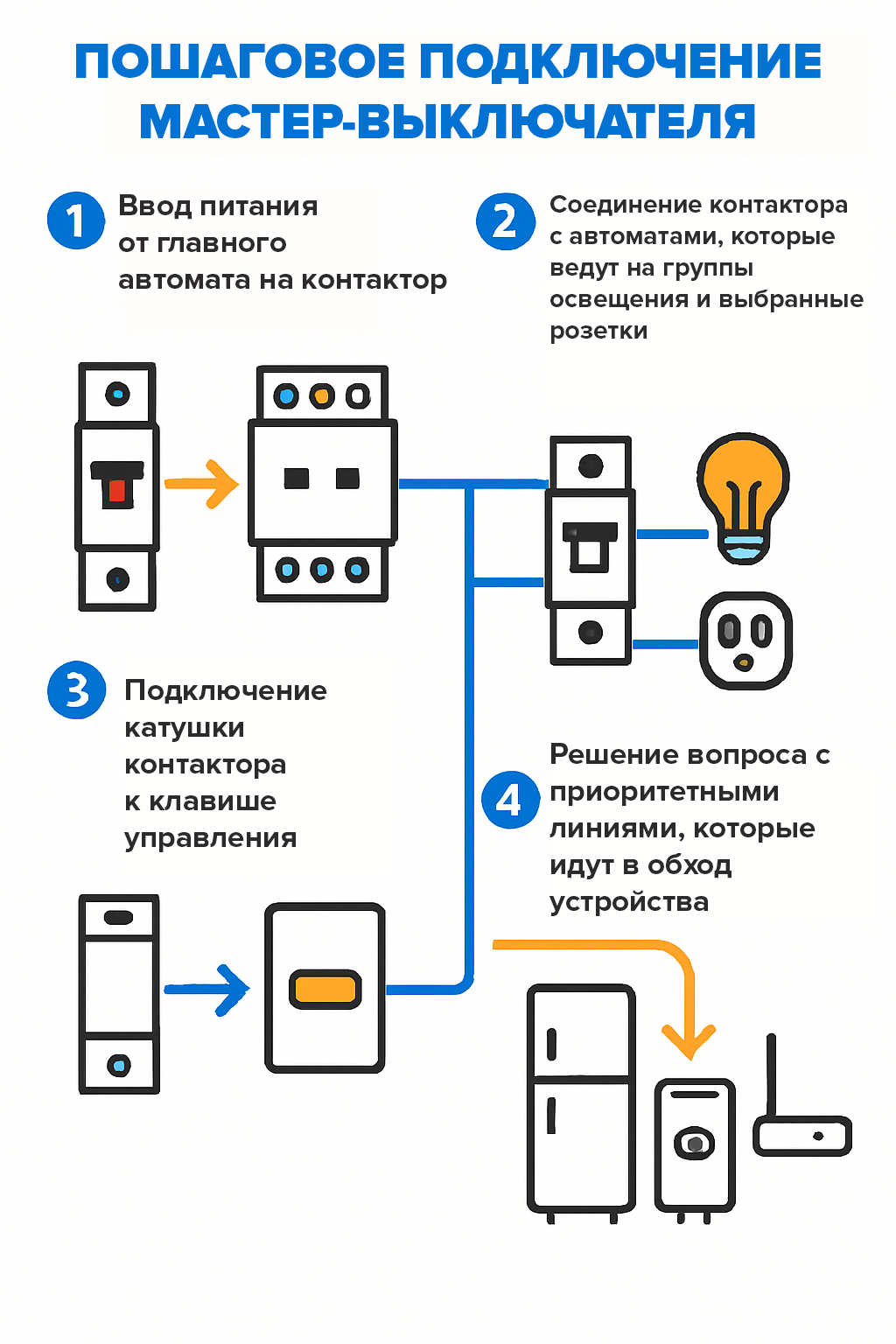

Схема

Стандартный механизм подключения выглядит следующим образом:
1. Ввод питания от главного автомата на контактор.
2. Соединение контактора с автоматами, которые ведут на группы освещения и выбранные розетки.
3. Следующий шаг – подключение катушки контактора к клавише управления.
4. Решение вопроса с приоритетными линиями, которые идут в обход устройства.
Более наглядно:

Важные нюансы

Контактор занимает место в электрощите, поэтому при проектировании нужно предусмотреть достаточное количество модулей. При работе устройство может издавать легкий гул, что нормально. Но если звук раздражает, можно выбрать тихую модель.

Цена установки с материалами обычно колеблется в пределах 8-10 тысяч рублей, но сильно зависит от выбранного оборудования и сложности монтажа. Плюс надо учитывать инфляцию.

Выводы

Мастер-выключатель – удобное и доступное решение для управления освещением и отдельными розетками в квартире или доме. Он экономит время, повышает безопасность и помогает сократить расходы на электричество. Но польза от такого устройства в доме будет, когда подбором и установкой занимается опытный мастер своего дела.
